Скоба-на ултразвукови разходомери трябва да се инсталира, когато не можете да спрете работа, имате нужда от временни измервания, искате да избегнете модификация на тръбата или се сблъскате с опасения относно съвместимостта на материала с традиционните вградени измервателни уреди. Тези не-инвазивни устройства се прикрепят външно към тръбите и измерват потока чрез ултразвукови сигнали, което ги прави идеални за проекти за модернизация и приложения, при които целостта на процеса трябва да остане непокътната.
Основни сценарии за инсталиране на скоби-на ултразвукови разходомери
Изисквания за непрекъснатост на процеса
Инсталирането на скоба-на ултразвуков разходомер става необходимост, когато оперативният престой носи значителни финансови последици или последици за безопасността. Производствените съоръжения, обработващи непрекъснати партиди, не могат да си позволят спирането от 2-4 часа, необходимо за инсталиране на вграден измервателен уред. Дизайнът-на скобата позволява инсталиране в рамките на 30-60 минути, докато системите остават работещи, елиминирайки производствените загуби, които биха могли да достигнат хиляди долари на час при операции с голям обем.
Пречиствателните станции, обслужващи общинското население, са изправени пред подобни ограничения. Прекъсването на водоснабдяването за инсталация на водомера рискува общественото здраве и нарушава споразуменията за услуги. Преносима скоба на разходомера позволява на комуналните услуги да добавят точки за измерване в своята разпределителна мрежа без прекъсване на обслужването. Същият принцип се прилага за болници, центрове за данни и химически заводи, където прекъсването на процеса създава каскадни повреди в зависимите системи.
Приложения с корозивни или опасни течности
Средите за химическа обработка представляват уникални предизвикателства за измерване на потока. При работа с агресивни киселини, алкали или разтворители традиционните намокрени сензори са изправени пред бързо разграждане. Ултразвукова скоба на разходомера елиминира това безпокойство, като позиционира всички чувствителни компоненти извън стената на тръбата. Преобразувателите никога не влизат в контакт с технологичната течност, предотвратявайки химическа атака и удължавайки експлоатационния живот за неопределено време.
Операциите по обезвреждане на солена вода в нефтената и газовата индустрия са пример за това предимство. Произведената-вода съдържа високи концентрации на соли, въглеводороди и различни съединения, класифицирани като опасни отпадъци. Проникването в тези тръбопроводи изисква обширни протоколи за безопасност, лични предпазни средства и мерки за ограничаване на отпадъците. Технологията на ултразвуковия разходомер Clamp- избягва напълно тези усложнения, като същевременно осигурява двупосочно измерване на потока както за инжектиране, така и за наблюдение на изхвърлянето.
Фармацевтичните производители, работещи със стерилни или ултра{0}}чисти течности, също се възползват от без-контактното измерване. Всяко нарушение на пътя на течността крие риск от замърсяване, което може да компрометира цели производствени партиди. Външният монтаж на скоба за ултразвуков разходомер-към системите поддържа стерилността на процеса, като същевременно осигурява точността на измерване, необходима за валидиране и съответствие.
Измерване на тръбопровод с голям диаметър
Икономическите съображения решително се изместват към затягане-на технологията с увеличаване на диаметрите на тръбите. Вградените ултразвукови разходомери за DN600 (24-инчови) тръби изискват значителни макари, фланци и уплътнения, които могат да струват $15 000-30 000 преди инсталационния труд. Скоба на ултразвуков разходомер за вода или други течности на същата тръба обикновено струва $8000-15000 напълно инсталирана.
Общинските водоснабдителни системи с преносна мрежа DN800-DN2000 (32-80 инча) намират вградените инсталации за прекалено скъпи. Освен разходите за материали, рязането и заваряването на тръби с голям диаметър изисква специализирани изпълнители, разрешителни и седмици планиране. Ултразвуковите разходомери със скоба се монтират директно към съществуваща инфраструктура с помощта на регулируеми релси или ленти, намалявайки сроковете на проекта от месеци до дни.
Пазарът на ултразвукови разходомери за 2024 г. видя, че вариантите завладяват приблизително 50% пазарен дял, водени до голяма степен от предимствата им в-приложения с големи{3}}тръби. Данните за индустрията показват, че сегментът -се увеличава със 7,5% CAGR до 2032 г., значително изпреварвайки вградените алтернативи.
Временни нужди от измерване и проверка

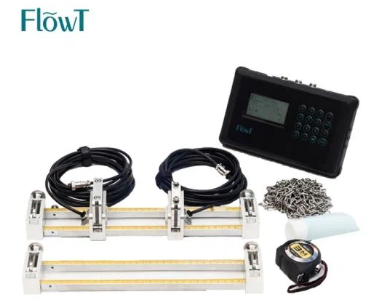

Кампаниите за проверка на потока в промишлени съоръжения често изискват десетки измервателни точки за кратки периоди от време. Дизайнът на преносим ултразвуков разходомер позволява монтаж от един-човек на множество места по време на смяна. Инженерите, извършващи енергийни одити, преместват тези единици между контурите на охладителната кула, захранващите системи на котлите и технологичните линии, за да установят базови модели на потребление.
Екипите за осигуряване на качеството използват преносими скоби на разходомери, за да проверят точността на постоянно инсталираните измервателни уреди. Несъответствията между фискалните измервателни уреди и производствените записи могат да показват отклонение при калибриране, проблеми с инсталацията или проблеми с процеса. Възможността за бързо внедряване на измерване на еталонен-степен без модифициране на тръбопроводи ускорява отстраняването на неизправности и намалява несигурността.
Друго често срещано приложение е временното обезводняване на строителна площадка. Изпълнителите, изпомпващи подпочвени води по време на изкопни работи, се нуждаят от сумиране на потока за целите на спазването на разрешителните и фактурирането. Вместо да инсталирате вградени измервателни уреди, които стават остарели след приключване на обезводняването, ултразвуковата скоба за разходомер на модулите осигурява точно измерване по време на целия проект, след което се пренасочва към следващото място.
Технически условия, благоприятстващи скобата-при монтаж
Съвместимост на материала и състоянието на тръбата
Модерните скоби на ултразвуковите разходомери за вода работят ефективно върху метални тръби, включително въглеродна стомана, неръждаема стомана, сферографитен чугун, мед и алуминий. Съвместимостта с пластмасови тръби се простира до PVC, HDPE, PP и PVDF, въпреки че HDPE инсталациите изискват допълнително внимание поради-предизвикани от налягане промени в диаметъра. Бетонните и циментовите тръби обикновено се оказват неподходящи, тъй като тяхната порьозност и хетерогенна структура разпръскват ултразвукови сигнали.
Състоянието на тръбата оказва критично влияние върху производителността. Чистите тръби с минимално вътрешно образуване на котлен камък и ръжда осигуряват оптимални резултати, обикновено постигайки ±0,5% точност на отчитане. Умереното образуване на котлен камък или лека корозия може да увеличи несигурността до ±1-2%, но остава приемливо за много приложения. Тежка вътрешна корозия, силно натрупване на котлен камък или питинг могат да влошат или блокират ултразвуковото предаване на сигнала, което прави необходимите вградени алтернативи.
Външните покрития на тръбите изискват оценка. Стандартните промишлени бои и тънките защитни покрития обикновено не пречат на измерването. Дебелите гумирани покрития, обвивката от фибростъкло или изолацията от пяна трябва да бъдат отстранени от местата на сондата. Производителите предоставят специфични насоки за различни видове и дебелини на покритието.
Характеристики на флуида и условия на потока
Ултразвуковата-клема за разходомери се отличава с чисти, хомогенни течности, включително вода, гликолови разтвори, масла и повечето химикали. Тези системи измерват потока в течности с по-малко от 5% суспендирани твърди вещества и минимален увлечен въздух. Водопречиствателните станции, ОВК системите и операциите по пренос на петрол обикновено попадат добре в тези параметри.

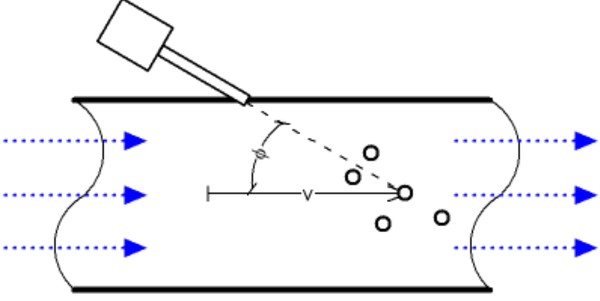

Суспензиите, отпадъчните води и течностите със значителни частици изискват различни съображения. Докато технологията за транзитно{1}}време се бори с тези приложения, доплеровите скоби-на измервателни уреди, специално проектирани за мръсни течности, могат да работят ефективно. Изискванията за частици за доплерова работа включват концентрации между 80 ppm и 30% твърди вещества, с размери на частиците над 75 микрона и специфично тегло над 3,0 g/cc.
Диапазоните на скоростта на потока имат значение за качеството на измерване. Повечето клеми на разходомери за течност определят минимални скорости около 0,1-0,3 m/s (0,3-1,0 ft/s) и максимални скорости от 10-12 m/s (33-40 ft/s). При приложения извън тези диапазони може да има намалена точност или ненадеждни показания. Изчисленията на размерите на тръбите трябва да гарантират, че работните скорости попадат в оптималния диапазон на измервателния уред при типични условия.
Изисквания за местоположението на инсталацията
Правилните места за инсталиране оказват значително влияние върху ефективността на измерването. Идеалната секция за монтаж включва права тръба без клапани, колена, редуктори или разширители в рамките на 10 диаметъра на тръбата преди и 5 диаметъра на тръбата след преобразувателите. Тези-изисквания за прав ход гарантират напълно развити профили на потока за точно измерване.
Когато не съществуват перфектни местоположения, кондиционирането на потока може да е приемливо. Някои ултразвукови разходомери-системи включват алгоритми, които компенсират смущенията на потока. Производителите определят минимални изисквания за-директен ход за различни конфигурации,-обикновено намаляващи до 5D нагоре и 2D надолу по веригата, когато приемат по-висока несигурност.
Условията за пълнене на тръбата изискват внимание. Ултразвуковото измерване предполага напълно пълни тръби. Частично запълнените хоризонтални канали въвеждат въздушни джобове, които нарушават ултразвуковите пътища и причиняват нестабилни показания. Инсталирането на вертикални участъци с възходящ поток или в ниските точки на тръбопроводните системи гарантира пълно-тръбопроводно състояние. U-образните тръбни секции работят добре за отворени или частично-напълнени системи.
Достъпността и условията на околната среда влияят-на дългосрочната надеждност. Местата за монтаж трябва да осигуряват ясен достъп за инсталиране, поддръжка и проверка. Външните инсталации се нуждаят от защита от атмосферни влияния за предавателите и кабелните връзки. Зоните, подложени на вибрации от помпи или машини, може да изискват изолиращ монтаж, за да се предотврати движението на сондата. Температурите на околната среда, надвишаващи номиналните стойности на преобразувателя, налагат осигуряване на охлаждане или специализирани високо-температурни модели.
Ситуации, при които захваща-метри Excel над вградени алтернативи
Проекти за модернизация и надграждане
Съществуващите съоръжения, добавящи измерване на потока към установени тръбопроводни мрежи, намират решенията за захващане-на драстично по-лесни от вградените модернизации. Фармацевтичен завод, обновяващ своя мониторинг на технологичната вода, идентифицира 23 измервателни точки, изискващи нови измервателни уреди. Вградената инсталация би наложила 23 отделни спирания, операции по рязане на тръби и процедури за повторно -пускане в експлоатация на системата. Преносимата скоба за ултразвуков разходомер завърши целия проект за три седмици без нито едно прекъсване на процеса.
Общинските програми за модернизиране на водоснабдяването показват подобни предимства. Градовете, които прилагат анализ на районно измерване на площ (DMA), се нуждаят от данни за потока от десетки или стотици места в заровени тръбопроводни мрежи. Изкопаването, рязането и инсталирането на вградени измервателни уреди във всяка точка се оказва непосилно скъпо. Скоба, монтирана-на ултразвуковите дебитомерни системи, се прикрепя към съществуващи тръби през шахти за достъп, намалявайки разходите за монтаж с 60-80%, като същевременно запазва целостта на тръбопровода.
Надстройките на сградната автоматизация за управление на енергията са изправени пред съпоставими ограничения. Изпълнителите на HVAC не могат да изключват чилъри, котли и охладителни кули по време на заети часове, за да инсталират разходомери. Работата през нощта и през уикенда изисква високи ставки за труд и все още смущава наемателите. Скобата за ултразвуков разходомер-на достъп позволява инсталиране по време на работно време, елиминирайки разходите за извънреден труд и оплакванията на обитателите.
Много{0}}точково проучване и оптимизация
Инженерите по процеси, които провеждат-водни или енергийни одити в цялото съоръжение, се нуждаят от измерване на множество временни места. Предприятие за преработка на храни, което изследва потреблението на вода за охлаждане, може да изисква данни от 40-50 различни технологични линии и топлообменници за няколко седмици. Закупуването и инсталирането на 50 вградени брояча за временно ползване няма икономически смисъл. Флот от 5-10 преносими клеми за разходомери се върти през всички точки на измерване, улавяйки изчерпателни данни на малка част от цената.
Проучванията за откриване на течове във водоразпределителните системи използват подобни стратегии. Комунални служби, които проучват неотчетени-за-провеждане на вода по зони-по-проучвания на баланса на потока по зони. Екипите инсталират скоби на тип ултразвукови разходомери на границите на зоните, като наблюдават притока спрямо потреблението за 24-72 часа. Постоянните дисбаланси показват изтичане в определени зони, фокусирайки ремонтните екипи върху проблемните зони. Възможността за бързо пренасочване на измервателните уреди в цялата система позволява системно откриване на течове, невъзможно с фиксирани измервателни уреди.
Балансирането на тръбопровода в системите за събиране на нефт и газ разчита на временно измерване на потока за въвеждане в експлоатация и оптимизиране. Операторите се нуждаят от данни за потока от множество кладенци и разклонения, за да балансират производството и да идентифицират ограниченията за потока. Преносимите ултразвукови сензори за поток се захващат към полеви тръбопроводи без разрешителните за опасна работа и протоколите за безопасност, необходими за горещо нарязване. Това ускорява графиците за въвеждане в експлоатация и намалява излагането на риск.
Услуги при високо-налягане и висока{1}}температура
Екстремните работни условия са предизвикателство за инсталиране и поддръжка на вграден измервателен уред. Системите с високо{1}}налягане-тези, които работят над 100 бара (1450 psi)-изискват измервателни тела с-тежки стени, специални уплътнения и подсилени фланци, които значително увеличават разходите. Освен това източването на тръбопроводи с високо{9}}налягане за монтаж на измервателни уреди може да отнеме часове и създава опасности за безопасността. Ултразвуковата скоба на разходомера заобикаля тези проблеми, като работи външно спрямо границата на налягането.
Системите с прегрята пара и горещо масло предоставят сходни предимства за технологията със захващане-. Докато вградените ултразвукови измервателни уреди, работещи с течности от 200 градуса (392 градуса F), се нуждаят от вътрешно термично управление, закрепете-върху трансдюсерите, монтирани върху външните части на тръбата, където температурите падат с 50-100 градуса през стената на тръбата. Специализирани високотемпературни преобразуватели или монтажни приспособления за WaveInjector разширяват този обхват до 630 градуса (1166 градуса F), покривайки практически всички индустриални приложения без термичните усложнения, пред които са изправени намокрените сензори.
Съоръженията за производство на електроенергия с високо{0}}услуги за флуиди ценят особено тази възможност. Системите за захранваща вода, кондензат и температурни системи работят при налягания и температури, които правят поддръжката на вградения измервателен уред трудна и опасна. Ултразвуковата скоба за разходомер на системите осигурява непрекъснато наблюдение, без да създава допълнителни прониквания във високо-енергийни тръбопроводни системи, като поддържа както възможността за измерване, така и целостта на системата.
Приложения, при които вградените измервателни уреди остават за предпочитане
Прехвърляне на попечителство и фискално измерване
Финансовите транзакции, базирани на количества течност, изискват най-висока сигурност на измерването. Трансферът на попечителство за нефт и газ, закупуването на химически суровини и таксуването за комунални услуги изискват точност, обикновено определена на ±0,2% или по-добра с пълна проследимост към националните стандарти. Докато скобите-на ултразвукови разходомери постигат ±0,5-1,0% точност при правилна инсталация, вградените ултразвукови измервателни уреди постоянно осигуряват по-строгите толеранси, необходими за фискални приложения.
Регулаторните органи и търговските договори често изрично изискват вградено измерване за прехвърляне на попечителство. Стандартите на Американския петролен институт (API) за измерване на петрола, международните стандарти за прехвърляне на попечителство и разпоредбите за фискално измерване обикновено определят вградена инсталация с директен контакт с течност. Тези изисквания отразяват както съображенията за точност, така и необходимостта от -инсталации, които са защитени от фалшифициране, където измерването оказва влияние върху милиони долари в транзакции.
Проследимостта на калибрирането се оказва по-лесна с вградените измервателни уреди. Фабричното калибриране на пълните модули на бобини-осигурява последователна геометрия и акустични пътища. Проверката на полевото калибриране с помощта на главни измервателни уреди или устройства за проверка на потока работи по-надеждно с вградени измервателни уреди, тъй като променливите, влияещи върху клемите-върху производителността-разположението на сондата, качеството на свързване, състоянието на тръбата-са елиминирани от веригата на измерване.
Приложения с много малък диаметър
Тръби по-малки от DN15 (1/2 инча) предизвикват скоба-на технологията. Късите дължини на акустичния път и тънките стени на тръбите създават трудности при измерването, свързани с разделителната способност на сигнала и позиционирането на преобразувателя. Докато съществуват специализирани скоби за ултразвукови измервателни уреди за лабораторни и полупроводникови приложения с тръби DN6-DN10, вградените измервателни уреди обикновено осигуряват по-добра производителност и надеждност под DN20.
Приложенията с ниска -дебит-усложняват тези трудности. Много измервателни уреди със скоби определят минимални скорости около 0,3 m/s. В тръба DN15 това съответства само на 0,3 L/min (0,08 gpm)-но много приложения с малки-тръби включват дори по-ниски потоци. Вградените измервателни уреди, проектирани за услуга с нисък-поток, измерват до милилитри в минута със специализирана геометрия на макарата, оптимизирана за условия на нисък-число на Рейнолдс-.
Производството на медицински изделия, фармацевтичното производство и лабораториите по аналитична химия често се нуждаят от прецизно измерване на нисък-поток в малки тръби. Тези приложения обикновено използват вградени ултразвукови или Кориолисови измервателни уреди,-създадени за малки обеми и ниски скорости, където технологията-на затягане не може да осигури необходимата производителност.
Изисквания за най-висока точност
Приложенията за контрол на процеси, изискващи ±0,2% точност или по-добра, като цяло изискват вградено измерване. Съотношенията на захранване в химическия реактор, операциите по прецизно смесване и контролът на фармацевтичните партиди се нуждаят от минимизиране на несигурността на измерването, за да се избегнат вариации в качеството на продукта. Вградените измервателни уреди постигат превъзходна точност чрез директен контрол на акустичния път, елиминиране на променливи, свързани с-стена-тръба, и оптимизирано регулиране на потока в тялото на измервателния уред.
Изследователските и развойните тестове също изискват най-добрата-налична точност. Лабораторните съоръжения за дебит, характеризиращи производителността на помпата, изпитването на топлообменника и изследванията на горивната ефективност изискват измерване на референтна-степен. Вградените ултразвукови измервателни уреди с конфигурации с множество канали могат да постигнат ±0,15% несигурност, значително по-добре от алтернативните-затягащи се измервателни уреди.
Приложенията за фактуриране, при които малки грешки в измерването се натрупват до значителни финансови въздействия, също предпочитат вградените измервателни уреди. Общинска водоснабдителна компания, обслужваща 50 000 връзки с 1 000 000 m³ месечно потребление, получава различни резултати с ±0,5% срещу ±0,2% несигурност на измервателния уред. Разликата от 0,3% представлява 3 000 m³ месечно-приблизително $9 000-15 000 приходи в зависимост от тарифите за вода. През целия 15-годишен експлоатационен живот на измервателния уред това се натрупва до $1,6-2,7 милиона, което лесно оправдава по-високата първоначална цена на вградените измервателни уреди.
Рамка за решение за инсталиране
Съображения за анализ на разходите-ползите
Сравняването на общите инсталирани разходи между ултразвуковите разходомери със скоби и вградените разходомери разкрива различна икономика при различните размери на тръбите. За тръби DN50 (2-инча) вградените измервателни уреди обикновено струват $2500-4500, докато скобите-на модулите варират $4000-7000. Въпреки това, вградената инсталационна работа може да добави $1000-2500 поради рязане на тръби, заваряване и изпитване под налягане, докато инсталацията със скоба струва $300-800. Преминаването се случва около DN100-150, където вградените разходи за материали започват да ескалират бързо, докато разходите за затягане нарастват по-постепенно.
Разходите през жизнения цикъл заслужават еднакво внимание. Вградените измервателни уреди в чисто обслужване работят 10-15 години с минимална поддръжка извън периодичната проверка. Закрепващите-мери изискват годишна проверка на съединителя на преобразувателя и потенциална подмяна на преобразувателя след 8-12 години-, но избягвайте почистването на намокрения сензор, подмяната на лагерите и обновяването на вътрешните части, които засягат вградените измервателни уреди при мръсна експлоатация. Приложения с мащабиране, покритие или корозивни течности могат да намерят разходи за жизнен цикъл с 40-60% по-ниски от вградените алтернативи.
Рисковите разходи често доминират при вземането-на решения в критични услуги. Каква е цената на спирането на производствена линия за инсталиране или поддръжка на вграден измервателен уред? Ако един фармацевтичен партиден процесор губи $100 000 на ден престой, дори 4-часово спиране струва $16 600. Инсталирането на десет скоби-на измервателни уреди без престой срещу десет вградени измервателни уреди, изискващи изключване, дава $166 000 в избегнати разходи, което вероятно надвишава разликата в цените на оборудването.
Оценка на изискванията за изпълнение
Съпоставянето на възможностите на измервателния уред с действителните нужди предотвратява както свръх-спецификацията, така и неадекватната производителност. Много приложения по подразбиране използват „най-добрата налична точност“, без да анализират дали контролът на процеса или оперативните решения действително зависят от тази точност. Водомерът за допълваща вода в охладителна кула, използван за определяне на тенденцията на месечното потребление, не изисква ±0,2% точност-±1,0% осигурява еквивалентна полезност на по-ниска цена. Скобата на ултразвуковия разходомер обслужва адекватно тази нужда.
Обратно, взискателните приложения се нуждаят от подходяща технология. Контролът на химичното съотношение, поддържащ стехиометрични отношения 10:1, се възползва от ±0,2% измерване и на двата компонента. Малки грешки в измерването се разпространяват чрез изчислението на съотношението, потенциално причинявайки неефективност на реакцията или проблеми с качеството на продукта. Вграденото измерване се оказва полезно въпреки сложността на инсталацията.
Изискванията за преходен отговор и разделителна способност на данните също ръководят избора. Веригите за контрол на процеса, отговарящи на бързи промени в потока, се нуждаят от високо-актуализации на измерванията-100-200 проби в секунда. Въпреки че съвременните ултразвукови измервателни уреди постигат тези стойности, стабилността на измерване с клема при преходни условия може да се окаже по-ниска от вградените алтернативи при взискателни контролни приложения.
Практически съображения за инсталиране на системи със скоба-
Оценка и подготовка на обекта
Успешното монтиране-на инсталации на ултразвукови разходомери започва с щателни проучвания на обекта. Техниците оценяват множество кандидати за местоположения, измерват-наличността на права линия, оценяват състоянието на тръбите и проверяват факторите на околната среда. Правилното проучване идентифицира оптималните позиции за монтаж преди закупуване на оборудване, като се избягват изненади на място, които компрометират производителността.
Подготовката на тръбата значително влияе върху качеството на измерването. Външните повърхности изискват почистване до гол метал или чиста пластмаса за оптимално акустично свързване. Четкането с телена четка, шлайфането или пясъкоструенето премахва ръждата, котления камък и старата боя. Някои инсталации прилагат акустична свързваща смес преди монтиране на преобразуватели, докато други използват подложки от силиконов каучук, които се втвърдяват, за да образуват трайни връзки. Следването на спецификациите на производителя за подготовка на повърхността и свързващи материали гарантира надеждна дългосрочна-работа.
Позиционирането на трансдюсера включва изчисляване на правилното разстояние въз основа на параметрите на тръбата. Съвременните разходомери с вградени калкулатори определят разстоянието автоматично след въвеждане на материала на тръбата, дебелината на стената, диаметъра и свойствата на течността. Полевите техници маркират позициите на сондата, монтират приспособленията и проверяват качеството на сигнала чрез диагностичните дисплеи на измервателния уред, преди да финализират инсталацията.
Пускане в експлоатация и проверка
Правилното пускане в експлоатация потвърждава, че инсталираната скоба на разходомери отговаря на очакванията за производителност. Процесът започва с проверка на силата на сигнала и качеството. Измервателите на транзитно{2}}време показват амплитуда на сигнала и качествени фактори; силни, стабилни сигнали потвърждават добро акустично свързване и подходящо позициониране на преобразувателя. Слабите или непостоянни сигнали налагат повторно позициониране или допълнителна подготовка на повърхността.
Проверката на нулев поток потвърждава правилната работа. При временно изключена система или при затворен клапан надолу по веригата, измервателният уред трябва да отчита нула в рамките на определената зона на несигурност. Постоянните ненулеви показания може да означават странични отражения, вибрации на тръбата или електронни отмествания, изискващи корекция.
Проверката на потока сравнява новия измервателен уред с референтни стандарти. Опциите включват временно паралелно инсталиране на калибрирани преносими измервателни уреди, изчисления на баланса на потока с помощта на множество точки на измерване или сравнение с данни от процеса (криви на помпата, скорости на пълнене на резервоара и т.н.). Несъответствията, надвишаващи очакваната комбинирана несигурност, налагат незабавно проучване на инсталационните фактори или програмирането на измервателния уред.
Пазарни тенденции и бъдещо развитие
Скобата-включенаултразвуков разходомерпазарът достигна приблизително $1,96-2,56 милиарда през 2024 г., като прогнозите сочат растеж до $4,11 милиарда до 2034 г. при комбинирани годишни темпове на растеж от 6,7-7,5%. Това разширяване отразява нарастващото приемане в секторите за управление на водите, нефт и газ, химическа обработка и производство на електроенергия.
Технологичният напредък продължава да подобрява-възможностите. Подобрената обработка на сигнала позволява работа при все по-предизвикателни условия-по-високо съдържание на газ, повече суспендирани твърди вещества, по-големи температурни крайности. Безжичната свързаност и интеграцията на IoT позволяват дистанционно наблюдение и предсказуема поддръжка, намалявайки изискванията за посещения на място. -Захранваните с батерии модули позволяват дългосрочно-автономно разполагане на места без електрическа инфраструктура.
Алгоритмите за изкуствен интелект и машинно обучение сега компенсират несъвършенствата на монтажа и промените в състоянието на тръбите. Тези системи научават нормални модели на измерване и отбелязват аномалии, които могат да показват влошаване на преобразувателя, мащабиране на тръбата или промени в процеса. Такива възможности намаляват разликата в производителността между измервателните уреди със скоби и вградените измервателни уреди, като същевременно запазват предимствата на инсталацията, движещи растежа на пазара.
Регулаторните промени също оформят моделите на осиновяване. Изискванията за мониторинг на околната среда, мандатите за опазване на водата и стандартите за енергийна ефективност увеличават търсенето на измерване на дебита в приложения, за които преди това е липсвала апаратура. Не-инвазивният характер на технологията за захващане- позволява съответствие при по-ниски разходи и риск от традиционните подходи.
Често задавани въпроси
Може ли скобата-на ултразвукови разходомери да работи върху пластмасови тръби?

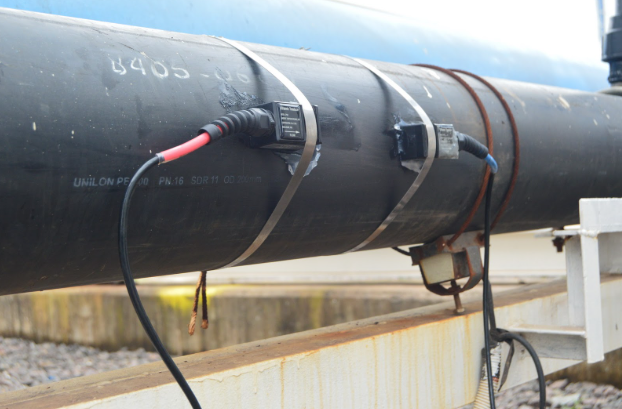

Повечето ултразвукови измервателни уреди- работят добре на обикновени пластмасови тръби, включително PVC, CPVC и полипропилен. HDPE тръбата представлява предизвикателство, тъй като промените в налягането леко променят вътрешния диаметър, променяйки дължината на акустичния път. Някои производители предлагат HDPE-специфични алгоритми или препоръчват вградени измервателни уреди за критични HDPE приложения. PFA и PTFE тръбите с малки диаметри също работят със специализирани малки-тръбни преобразуватели.
Какво е типичното време за инсталиране в сравнение с вградените измервателни уреди?
Обучен техник монтира скоба на тип ултразвуков разходомер за 30-60 минути, включително подготовка на повърхността, монтаж на сонда, окабеляване и проверка. Инсталирането на вграден измервателен уред изисква 2-4 часа за спиране, рязане на тръби, заваряване, изпитване под налягане и въвеждане в експлоатация плюс допълнително време за планиране, разрешителни и процедури за рестартиране на системата. Вградените инсталации с голям диаметър могат да продължат до няколко дни.
Изискват ли -затягащите измервателни уреди повторно калибриране?

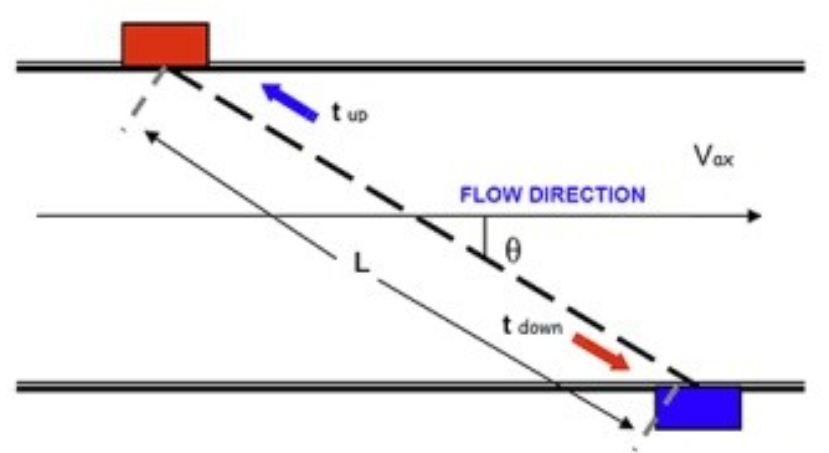

Транзитно-времеултразвукова скоба на разходомераs обикновено не изискват повторно калибриране на място, защото измерват разликите във времето на преминаване, които остават стабилни, ако позициите на сондата не се променят. Периодичната проверка спрямо еталонни измервателни уреди потвърждава постоянната точност. Смяната или препозиционирането на сонда изисква проверка, но не и традиционно мокро калибриране. Годишната инспекция на съединителя и проверките на качеството на сигнала поддържат дългосрочна-производителност.
Какви размери на тръбите работят най-добре с-технологията със скоба?
Скоба-на ултразвуковите разходомери обработва тръби от DN15 (1/2 инча) до DN6000 (240 инча) в зависимост от конкретния модел. Предимствата в производителността и разходите обикновено са в полза на скобата-при монтаж за тръби над DN100 (4 инча). Много малки тръби (DN15-DN25) и много големи тръби (DN1500+) може да изискват специализирани преобразуватели. Оптималната производителност се постига в диапазона DN50-DN600, където са концентрирани повечето индустриални приложения.
Свързани съображения
Успешното разполагане на скоба върху ултразвукови разходомери за вода изисква съвпадение на технологичните възможности с изискванията на приложението. Рамката за вземане на решения трябва да претегля ограниченията за инсталиране, нуждите от точност, съображенията за разходите и дългосрочните-очаквания за поддръжка спрямо специфичните характеристики на всяка точка на измерване.
Когато непрекъснатостта на процеса, корозивните течности, големите диаметри на тръбите или нуждите от временно измерване доминират в изискванията, технологията със скоби обикновено осигурява оптимална стойност. Когато има прехвърляне на попечителство, много висока точност, малки тръби или тежки флуидни условия, вградените измервателни уреди остават подходящи въпреки сложността на монтажа им.
Глобалната тенденция към стриктно-приемане отразява съзряването на технологията и практическите предимства на не-инвазивното измерване в повечето индустриални приложения. Разбирането кога тези предимства съответстват на вашите специфични нужди позволява информирани решения, които ефективно балансират производителността, разходите и оперативните съображения.
