Скобите-на ултразвукови разходомери могат ефективно да се справят с приложения с високо-налягане, тъй като се монтират външно на стените на тръбите, без да проникват в тръбопроводната система. Тъй като преобразувателите никога не влизат в контакт с течащия флуид, налягането в тръбопровода не представлява пряко ограничение за самото измервателно устройство-само структурната цялост на тръбата има значение.
Разбиране на Clamp-за възможностите на ултразвуковия разходомер за налягане
Theултразвуков разходомерскобата-на дизайна създава основно предимство в среда с високо{1}}налягане. Традиционните вградени измервателни уреди трябва да издържат на вътрешно налягане на флуида през намокрени компоненти, носкоба на ултразвуков разходомерработят изцяло извън тръбата.
Защо външният монтаж елиминира границите на налягането

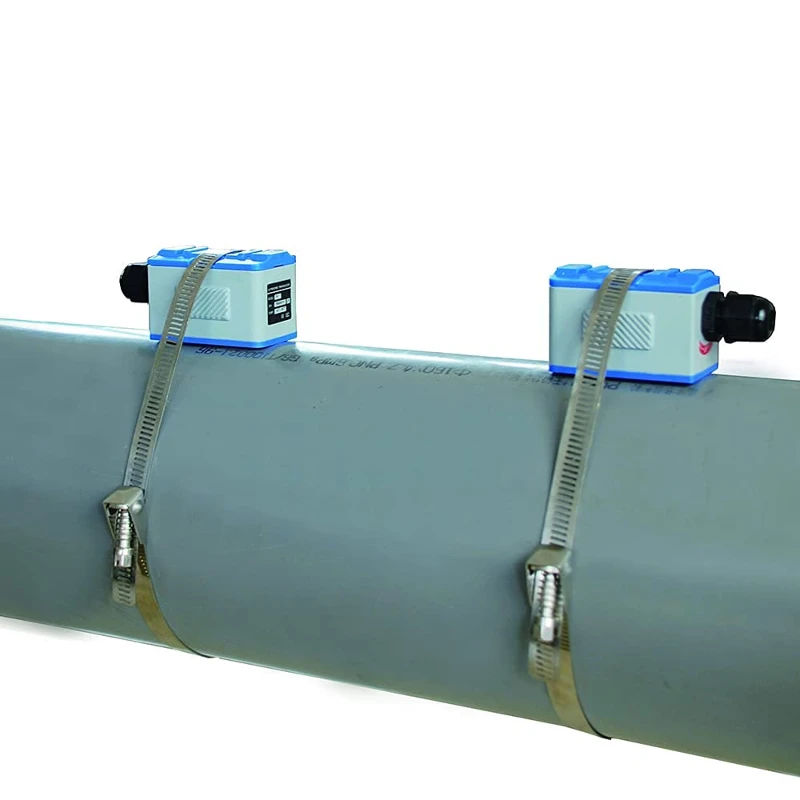

Когато инсталирате ултразвукова скоба на разходомера, преобразувателите се закрепват към външната повърхност на тръбата с помощта на монтажни приспособления или системи за свързване. Тези сензори предават и получават ултразвукови сигнали, които преминават през стената на тръбата, пътуват през течащия флуид и се връщат през противоположната стена. Самата тръба съдържа налягането,-а не разходомера.
В приложения за нефт и газ,скоба-на ултразвуков разходомерs редовно измерва потоци в тръбопроводи, работещи при няколко хиляди PSI. Серията Flexim FLUXUS, например, работи без "ограничение на максималното налягане" за стоманени тръби, както е документирано в полеви приложения. Принципът на измерване остава непроменен, независимо дали тръбата съдържа течност при 50 PSI или 5000 PSI.
Как работи технологията за ултразвуков разходомер

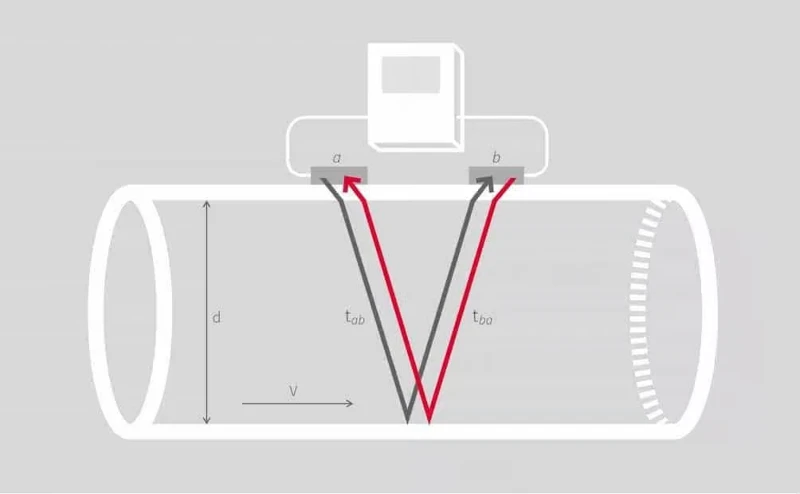

Ултразвуковата скоба за разходомер-при подход използва измерване на-времето на преминаване. Два трансдюсера, монтирани на противоположните страни на тръбата, изпращат ултразвукови импулси през течащата среда. Единият импулс се движи с посоката на потока, а другият – срещу него. Разликата във времето между тези сигнали разкрива скоростта на потока.
Този принцип на измерване зависи от предаването на акустичен сигнал през стената на тръбата и флуида-не от наличието на вътрешно налягане. Независимо дали измервате вода при 100 PSI или суров петрол при 2000 PSI, изчислението на времето за преминаване остава идентично.
Ултразвуков разходомер със скоба за вода и течности под високо{0}}налягане
Различните типове течности представляват различни предизвикателства за ултразвуковото измерване, но самото налягане рядко създава проблеми за правилно инсталирана скоба на тип ултразвуков разходомер.
Приложения за водни системи
Скоба на ултразвуков разходомер за вода се справя с разпределение на общинска вода, охладителни системи и промишлена технологична вода в целия спектър на налягане. Градските водопроводи обикновено работят при 40-100 PSI, докато системите за захранваща вода на котлите могат да надвишават 3000 PSI. Една и съща преносима ултразвукова клема за дебитомер на устройството измерва точно и двете приложения.
Основната разлика е в дебелината на стената на тръбата. Водопроводните-тръби с високо налягане използват по-дебели стени, изискващи преобразуватели с по-голяма проникваща мощност. Модерната скоба на ултразвуков разходомер за водни инсталации компенсира автоматично, когато въведете правилната дебелина на стената по време на настройката.
Услуги за химикали и въглеводороди
Подходът със скоба върху разходомера за течност се оказва особено ценен за корозивни или токсични течности под налягане. Инсталациите за химическа обработка използват тези измервателни уреди за захранване на реактори, линии за пренос на разтворители и потоци за производство на полимери, където налягането достига 1500 PSI или по-високо.
Тъй като течността никога не влиза в контакт с преобразувателите, съвместимостта на материала става без значение. Една преносима клема на разходомера може да измерва сярна киселина, натриев хидроксид и чиста вода в едно и също съоръжение-независимо от нивата на налягане във всяка линия.

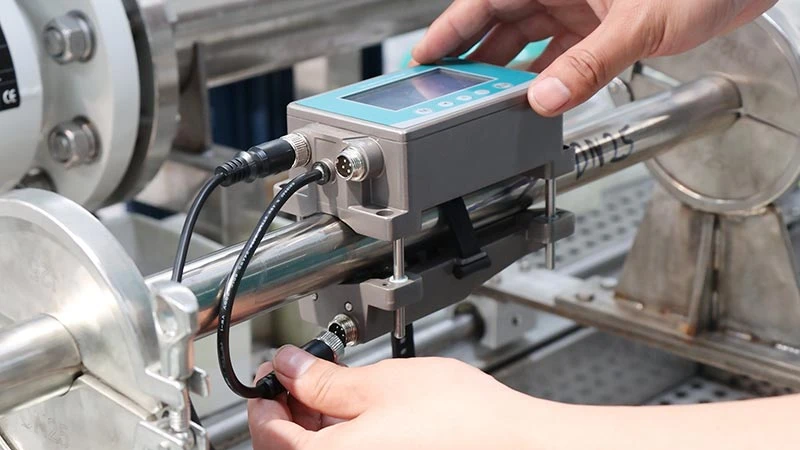

Преносим ултразвуков разходомер със скоба за тестване на налягането
Категорията преносими скоби на разходомера предлага уникални предимства в среда с високо{0}}налягане, където е необходимо временно измерване.
Приложения за проверка на място
Инженерите използват преносим ултразвуков разходомер на инструменти, за да проверят точността на вградения измервателен уред, без да изключват системи под налягане. Това се оказва критично при приложения за прехвърляне на попечителство, където възникват спорове за измерване. Един техник може да монтира скоба на дебитомер от ултразвуков тип за минути, да събере данни за проверка и да я премахне-всичко това, докато тръбопроводът работи при пълно налягане.
Рафинериите и химическите заводи поддържат преносими модули за отстраняване на проблеми с потока в процесни потоци с високо{0}}налягане. Когато операторите подозират проблем с помпата или неизправност на клапана, преносимата скоба на ултразвуков сензор за поток предоставя незабавни данни за потока без прекъсване на процеса.
Предимства за безопасност в системи под налягане
Инсталирането на традиционни вградени измервателни уреди на тръбопроводи с високо{0}}налягане изисква намаляване на налягането в системата, което създава рискове за безопасността и производствени загуби. Разходомерът със скоба елиминира напълно тези опасности. По време на монтажа или демонтажа не се извършва рязане, заваряване или проникване на границата на налягане.
Това предимство на безопасността става критично при обслужване с опасни материали. Скоба на ултразвуков сензор за поток на тръбопровод за хлор с високо-налягане или тръбопровод за амоняк представлява нулев риск от освобождаване в сравнение с инсталирането на намокрени компоненти на разходомера.
Технически фактори, влияещи върху ефективността на ултразвуковия разходомер-
Докато налягането не ограничава директно ултразвуковата скоба на разходомера, няколко свързани фактора влияят върху точността на измерване при приложения с високо{0}}налягане.
Материал на тръбата и дебелина на стената
Скобата за разходомер работи с различни материали за тръби, но системите с високо-налягане обикновено използват тръбопроводи от стоманени-стени с тежки стени. Дебелината на стената влияе върху затихването на ултразвуковия сигнал-по-дебелите стени изискват по-мощни преобразуватели или алтернативни конфигурации за монтаж.
Стандартните преобразуватели се справят с дебелина на стената до 25 mm за стоманени тръби. Освен това стават необходими специализирани сонди с високо -проникване или рефлексен монтаж (където и двете сонди се монтират от една и съща страна). Скобата за ултразвуков разходомер-на трансмитера отчита дебелината на стената по време на изчисленията за настройка.
Комбинации от температура и налягане
Системите с високо{0}}налягане често включват повишени температури. Докато ултразвуковият разходомер със скоба се справя независимо с налягането, комбинираните екстремни условия изискват внимание. Стандартните трансдюсери работят от -40 градуса до +150 градуса, като специализираните високотемпературни модели се простират до 550 градуса.
Температурата на тръбата влияе повече върху изчисленията на дебелината на стената и скоростта на разпространение на сигнала, отколкото налягането. Инсталационните параметри компенсират тези променливи. При пускане в експлоатация на скоба на ултразвуков измервателен уред операторите въвеждат материала на тръбата, дебелината на стената и свойствата на течността. Налягането влиза в уравненията само тъй като е свързано с плътността на течността за изчисления на масовия поток.
Качество на сигнала на ултразвуков сензор за поток
Модерна скоба на ултразвукова технология за сензор за поток включва усъвършенствана цифрова обработка на сигнала за поддържане на точност при трудни условия. Системите за високо{1}}налягане с помпи или контролни вентили създават вибрации и турбуленция, които могат да повлияят на стабилността на измерването.
Ултразвуковият разходомер филтрира тези смущения чрез усъвършенствани алгоритми. Най-добрите практики за инсталиране обаче препоръчват да се избягват места в непосредствена близост до помпи или бързо{1}}затварящи се вентили, където често възникват скокове на налягането.
Ултразвукова дебитомерна скоба за реално-световно-налягане-при приложения
Индустриалните съоръжения в множество сектори демонстрират възможностите за налягане на ултразвуковата технология за затягане на разходомера.
Нефтена и газова промишленост
Производство нагоре по веригата: Потоци на кладенци, където налягането често надвишава 3000 PSI, използвайте скоби-на измервателните уреди, за да наблюдавате производството, без да създавате потенциални точки на течове в системи за събиране на високо-налягане.
Средни тръбопроводи: Преносните-проводи за суров петрол и природен газ на дълги разстояния, работещи при 800-1400 PSI, използватултразвукова скоба на разходомераs за откриване на течове и проверка на потока без пробиви в тръбопроводи.
Рафиниране надолу по веригата: Процесните потоци с високо{0}}налягане в каталитични крекери, хидротретиращи и фракциониращи колони използват тази технология за временно измерване по време на проучвания за оптимизация. Скобата за преносим ултразвуков разходомер издържа на температури до 200 градуса в тези приложения.
Химическа обработка
Захранващите потоци на реактора, процесите на полимеризация и операциите по екстракция под високо-налягане се възползват от не-инвазивното измерване. Скоба за разходомер на течност на захранваща линия на полиетиленов реактор, измерваща при 1800 PSI, осигурява критични данни за контрол на процеса, без да компрометира границата на налягането.
Производство на електроенергия
Системите за захранваща вода на котлите в електроцентралите работят при 3,000+ PSI. Скобата на ултразвуковия разходомер за вода следи тези потоци за оптимизиране на ефективността и проверка на работата на помпата, без да се налагат скъпи инсталации на измервателния уред.
Избор на правилния ултразвуков разходомер тип клема
Изборът на подходяща скоба за ултразвуков разходомер-за високо-налягане изисква внимание към няколко спецификации извън номиналното налягане.
Критерии за избор на трансдюсер
Съобразете сондата с материала, диаметъра и дебелината на стената на вашата тръба. Тръбопроводите за високо{1}}налягане обикновено имат по-дебели стени, което изисква:
Преобразуватели с-високо проникванеза дебелина на стената 12-25мм
Преобразуватели с широк{0}}лъчза тръби с високо{0}}налягане с голям диаметър
Преобразуватели за висока{0}}температураако системата също работи гореща
Стандартните преобразуватели работят за повечето приложения, но екстремните комбинации от клас на налягане, размер на тръбата и температура може да изискват специализирани сензори.
Системни изисквания за монтаж
Съдовете под високо{0}}налягане често имат изолация, покрития или ограничен достъп. Преносимата скоба на разходомера трябва да включва монтажен хардуер, подходящ за:
Отстраняване и подмяна на дебела изолация
Ограничено работно пространство около-тръбопроводи под високо налягане
Сигурно приспособление, което издържа на вибрации на системата
Бърз монтаж и демонтаж за временни измервания
Системите, монтирани на -релси, осигуряват най-стабилната инсталация за постоянно наблюдение, докато системите, монтирани-на верига, предлагат гъвкавост за преносими приложения.
Възможности за обработка на сигнали
Усъвършенстваната DSP (цифрова обработка на сигнала) помага за поддържане на точност, когато вибрациите на тръбата или турбуленцията на потока създават предизвикателства при измерването. Потърсете скоба за разходомер на модели с:
Адаптивна обработка на сигнала за различни условия на потока
Филтриране на шума за помпени системи
Автоматичен контрол на усилването за оптимална сила на сигнала
Много{0}}измерване за подобрена точност
Най-добри практики за инсталиране на клеми-на приложения за ултразвукови измервателни уреди
Правилният монтаж определя точността на измерване много повече от нивата на налягане. Следвайте тези указания за надеждни резултати с всяка ултразвукова клема на разходомера.
Подготовка на тръбата
Почистете старателно повърхността на тръбата в местата за монтиране на сондата. Боя, ръжда или котлен камък пречат на акустичното свързване, независимо от вътрешното налягане. Тръбопроводите за високо{2}}налягане често имат защитни покрития, които трябва да бъдат премахнати в малки области за контакт със сензора.
Нанесете щедро смес за акустично свързване между лицето на сондата и повърхността на тръбата. Това елиминира въздушните междини, които блокират ултразвуковото предаване. Типът съединение трябва да съответства на работната температура-стандартните съединения работят до 150 градуса, докато специализираните съединения се справят с по-високи температури.

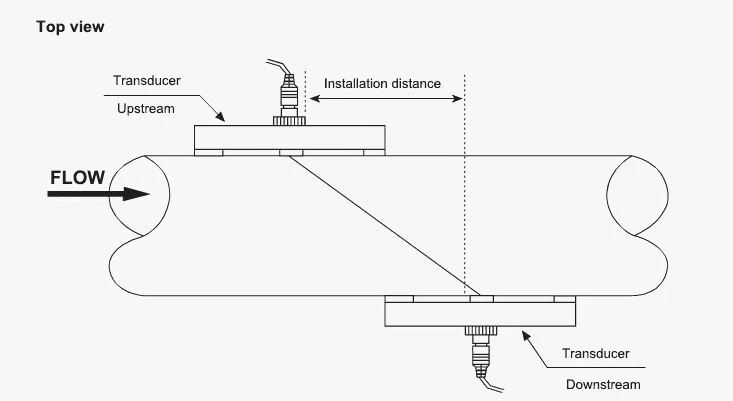

Позициониране на преобразувателя
Изискванията за права тръба се отнасят еднакво за-системи с високо налягане. Скобата на ултразвуковия разходомер се нуждае от 10 диаметъра права тръба нагоре и 5 диаметъра надолу за точни показания. Колената, клапаните и тройниците създават смущения в профила на потока, които влияят върху точността на измерване, независимо от налягането.
За приложения с високо{0}}налягане в затворени пространства, където изискванията за права тръба не могат да бъдат изпълнени, помислете за много{1}}ултразвукова скоба за разходомер-при конструкции, които компенсират изкривяването на профила на потока.
Системни параметри
Въведете точни параметри на тръбата по време на въвеждане в експлоатация:
Външен диаметър: Измерете с шублер за прецизност
Дебелина на стената: Използвайте ултразвуков дебеломер, ако е възможно
Материал на тръбата: Изберете точен клас на материала за подходяща скорост на звука
Тип течност: Посочете за правилни изчисления на плътността и скоростта на звука
Тези параметри са по-важни от работното налягане за точността на измерване. Скоба за преносим ултразвуков разходомер на модул с неправилна дебелина на стената ще доведе до грешки при всяко ниво на налягане.
Поддръжка и-дългосрочна работа
Скобата за ултразвуков разходомер-предлага ясни предимства по отношение на-експлоатационния живот под високо налягане и изискванията за поддръжка.
Задачи по рутинна поддръжка
Периодичната поддръжка включва прости проверки, извършвани, докато системата работи при пълно налягане:
Проверете монтирането на сондата за надежден контакт
Уверете се, че свързващата смес не е изсъхнала или разградена
Проверете кабелните връзки и качеството на сигнала
Уверете се, че въведените параметри на тръбата остават точни
Тези задачи отнемат минути и не изискват изключване на системата, влизане в затворено пространство и тестване на налягането след това. Скобата на ултразвуковия сензор за поток на линия с критично високо-налягане може да се обслужва по време на нормални операции.
Дълготрайност при обслужване под налягане
Липсата на движещи се части и намокрени компоненти означава, че измервателното устройство не изпитва-предизвикано от натиск износване. Въпреки че самата тръба може да се умори или да корозира в продължение на десетилетия работа под налягане, дебитомерът със скоба остава незасегнат, докато целостта на тръбата е подходяща за ултразвуково предаване.
Сравнете това с вградените измервателни уреди при високо-налягане, където влошаването на качеството на уплътненията, износването на лагерите и поддръжката на границата на налягането създават текущи разходи и опасения за безопасността. Типовата скоба за разходомер елиминира тези проблеми изцяло.
Често задавани въпроси
Може ли скобата на ултразвуковия разходомер да измерва и при ниско налягане?
Да, съвременните ултразвукови скоби на разходомери работят в пълния диапазон на налягане от вакуум до максимална мощност на тръбата. Някои усъвършенствани модели измерват до атмосферно налягане дори в стоманени тръби. Принципът на измерване се адаптира автоматично към промените в плътността на течността, свързани с различни налягания, което прави един измервателен уред подходящ както за приложения с ниско, така и за високо-налягане.
Дебелината на стената на тръбата влияе ли върху-измерванията на високо налягане със скоби-на измервателните уреди?
Дебелината на стената влияе на разстоянието за предаване на сигнала, но не и на способността за натиск. По-дебелите стени в тръбопроводи с високо{1}}налягане изискват по-мощни преобразуватели и може да е необходимо по-близко разстояние между преобразувателите. Преносимата скоба на разходомера компенсира дебелината на стената по време на настройката, като гарантира точни показания, независимо от спецификациите на класа на налягане на тръбопровода. Трябва да въведете правилната дебелина на стената на предавателя, за да изчислите правилните пътища на сигнала.
Има ли ограничения за налягането за пластмасови тръби с включена скоба за ултразвуков разходомер?{0}}
Ограничението идва от номиналното налягане на тръбата, а не от разходомера. Тръбите от HDPE или PVC имат по-ниско налягане от стоманата, но скобата на ултразвуковия разходомер за вода измерва точно в рамките на безопасния работен диапазон на тръбата. Обърнете внимание, че пластмасовите тръби могат да се разширят под налягане, което изисква компенсация на диаметъра в настройката на измервателния уред за приложения с висока -точност.
Каква е точността-на скобата в сравнение с вградените измервателни уреди в-системи с високо налягане?
Точността на ултразвуковия разходомер тип ултразвуков разходомер обикновено варира от ±0,5% до ±2% от показанието, сравнимо с качествените вградени измервателни уреди. Основната разлика в точността произтича от качеството на монтажа и калибрирането, а не от въздействието на налягането. Вградените измервателни уреди може да имат леки предимства при изключително турбулентни потоци с високо-налягане, където точното профилиране на потока е от значение, но за повечето приложения скобата на ултразвуковия сензор за поток работи еквивалентно.
Заключителни съображения
Въпросът дали ултразвуковата технология за разходомер-може да се справи с високо налягане има ясен отговор: самото налягане не представлява ограничение за правилно избраните и монтирани скоби-на измервателните уреди. Принципът на външен монтаж означава, че не проектирате съд под налягане-а монтирате сензори на съществуваща граница на налягането.
Вашите критерии за избор трябва да се съсредоточат върху характеристиките на тръбата, свойствата на флуида и средата на монтаж, а не върху номиналното налягане. Сравнете спецификациите на трансдюсера с дебелината на стената и температурата. Осигурете подходящи прави секции на тръбата за точно измерване. Приложете подходящо акустично свързване и сигурен монтаж.
За приложения с високо{0}}налягане, вариращи от 500 PSI разпределение на вода до 5000 PSI обработка на въглеводороди, щипката на ултразвуковия измервателен уред осигурява точно и надеждно измерване без рисковете за безопасността, сложността на монтажа и грижите за текущата поддръжка на-проникващите вградени измервателни уреди под налягане.
