Ултразвуковите разходомери със скоби измерват дебита на течности и газове, без да се нарязват на тръби, което ги прави от съществено значение за индустриите, където престоят на инсталацията е скъп. Тези не-инвазивни устройства се прикрепят външно към стените на тръбите и използват ултразвукови вълни за изчисляване на скоростта на потока, обслужвайки приложения от общински мониторинг на водата до химическа обработка.

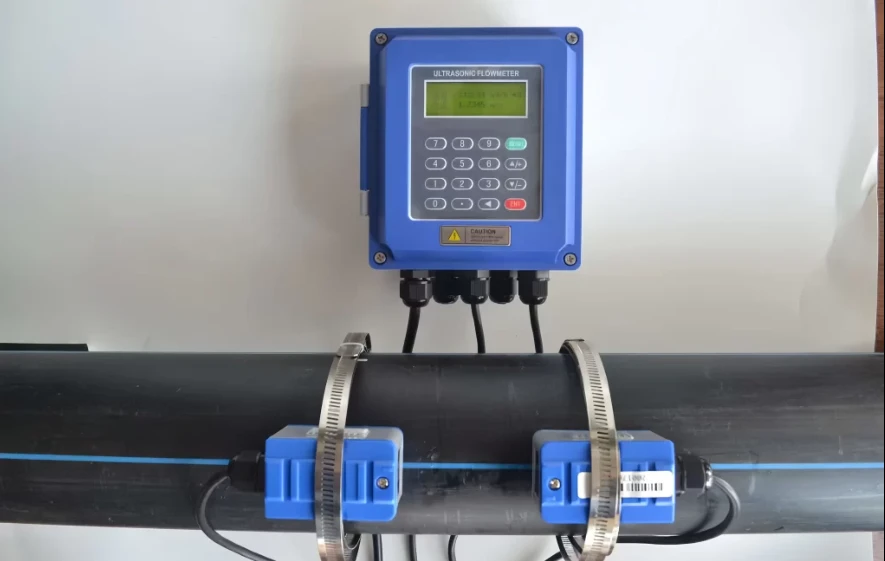

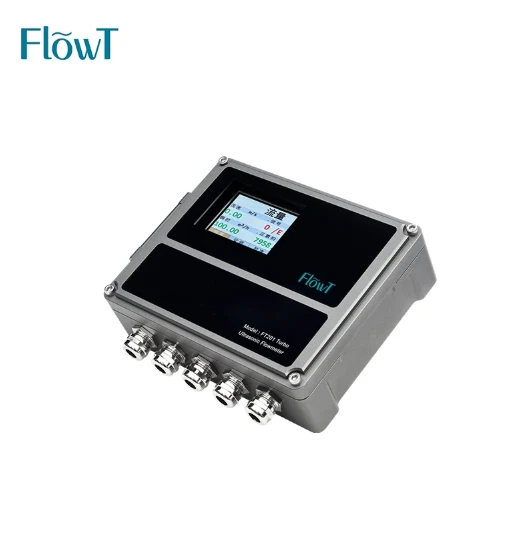

Как работят ултразвуковите разходомери Clamp On
Ултразвуковата скоба на разходомера работи чрез две основни технологии за измерване, които определят дебита въз основа на поведението на звуковата вълна.

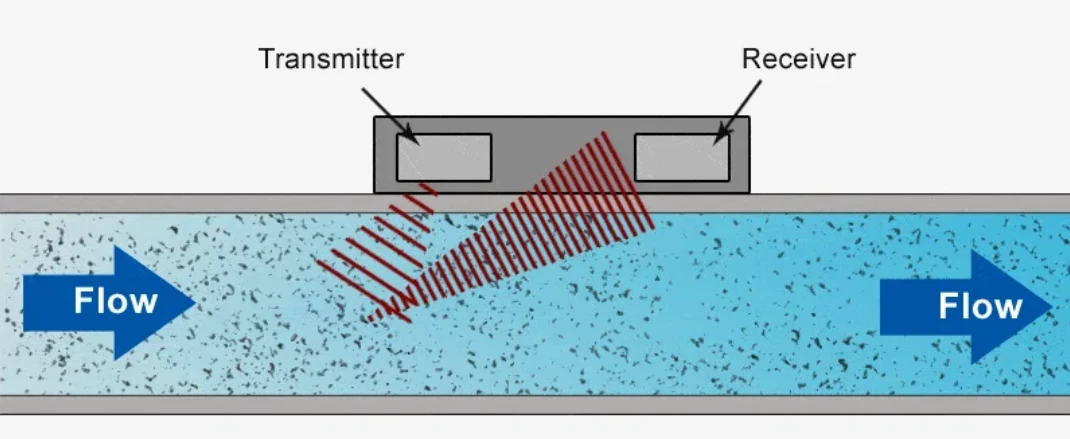

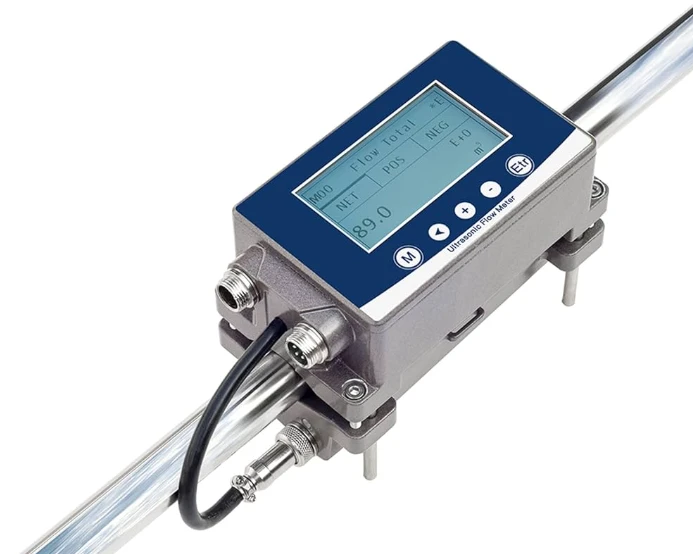

Принцип на-измерване на транзитното време
Измервателите на транзитно{0}}време използват два преобразувателя, монтирани външно на тръби, изпращащи ултразвукови сигнали в посоки нагоре и надолу по веригата. Когато течността тече, сигналите, движещи се надолу по течението, се движат по-бързо от тези, които се движат нагоре по течението, и тази разлика във времето корелира директно със скоростта на потока. След това трансмитерът изчислява обемния поток, като комбинира данни за скоростта с площта на напречното-сечение на тръбата.
Съвременните системи за -време на транзит могат да понасят съдържание на твърди вещества без значителна загуба на точност, противно на по-ранните погрешни схващания, които ограничаваха използването им само до чисти течности. Тази възможност значително разширява обхвата на тяхното приложение.

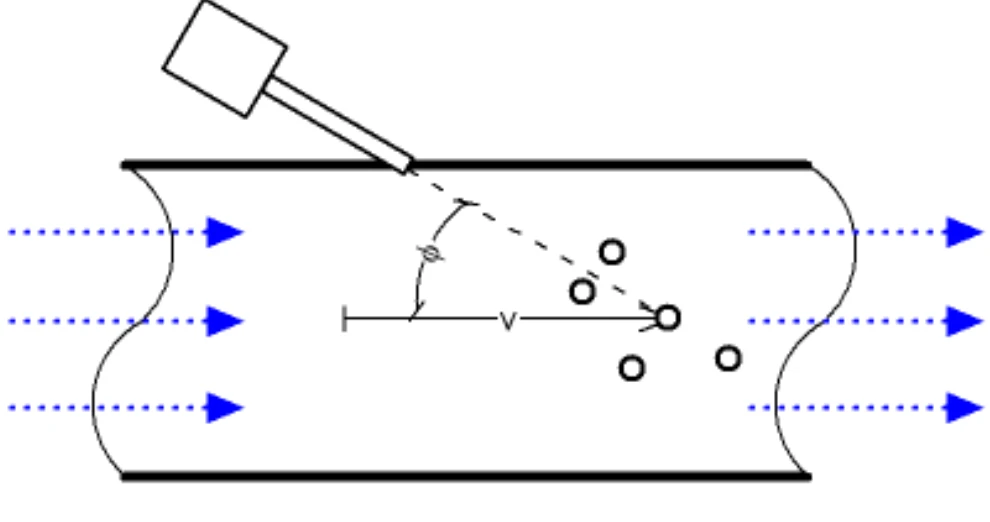

Технология на ефекта на Доплер
Доплеровата клема-на ултразвукови измервателни уреди функционира по различен начин, като предава ултразвукови вълни, които отразяват частици, мехурчета или твърди вещества, суспендирани в течащата течност. Изместването на честотата между предаваните и отразените вълни-известно като ефект на Доплер-позволява изчисляването на скоростта на течността. Това прави доплеровите измервателни уреди особено подходящи за суспензии, отпадъчни води и други потоци-натоварени с частици.
Изборът на ултразвуков разходомер зависи от характеристиките на течността. Чистите, еднофазови-течности работят най-добре с модели-време на преминаване, докато течности, съдържащи суспендирани твърди вещества, изискват доплерова технология.
Първични промишлени приложения
Универсалността на тип скобаултразвукови разходомеристимулира приемането в множество сектори, като глобалните пазарни оценки отразяват тази траектория на растеж.
Общинско управление на водите и отпадъчните води
Общинските съоръжения за водоснабдяване и отпадни води представляват основни области на приложение, където измервателните уреди със скоби наблюдават потока, без да замърсяват водоснабдяването или да прекъсват услугата. Водоснабдителните компании използват преносими ултразвукови скоби за разходомер на устройствата, за да проверят съществуващата точност на измервателния уред, да открият течове и да одитират районните измервателни зони.
Пречиствателните станции за отпадни води се възползват от не{0}}инвазивния мониторинг, който предотвратява замърсяване, като същевременно позволява ефективно управление на системата, откриване на течове и съответствие с нормативните изисквания. Външната инсталация елиминира контакта с потенциално опасни отпадъчни води.
Нефтена и газова промишленост
Секторът на петрола и газа представлява значително търсене на ултразвукови разходомери, водено от необходимостта от оперативни съвършенства и точност на измерване в приложенията за прехвърляне на попечителство. Тези измервателни уреди измерват въглеводородните потоци в тръбопроводите без спиране на процеса, което е особено ценно предвид високата цена на прекъсванията на производството.
Приложенията включват измерване на природен газ по време на инжектиране и изтегляне в подземни хранилища, измерване на масовия дебит във входовете на газовите турбини и мониторинг на дебита на тръбопроводите на водноелектрическите централи за откриване на течове.
Химическа обработка
Химическите съоръжения използват скоби на разходомери за течности за корозивни и опасни вещества, където съвместимостта на материалите представлява предизвикателство за традиционните вградени измервателни уреди. Без{1}}подходът за безконтактно измерване се оказва идеален за химикали, които биха повредили сензорните елементи на конвенционалните разходомери.
Възможността за измерване на потока без излагане на инструментите на агресивни химикали намалява значително разходите за поддръжка и рисковете за безопасността.
ОВК и системи за централна енергия
Приложенията за централна енергия използват скоби-на измервателните уреди, за да наблюдават потоците на охладена вода, вода за отопление и конденз в системите за управление на сгради. Скобата на ултразвуковия разходомер за вода позволява управление на енергията чрез предоставяне на точни данни за потока за BTU изчисления без прекъсване на системата.
Агентите за въвеждане в експлоатация на сгради често разполагат преносими скоби на разходомери, за да проверят производителността на системата и да балансират HVAC разпределителните мрежи по време на първоначалното стартиране и отстраняване на неизправности.
Производство на храни и напитки
Производителите на храни и напитки приемат скоби-на ултразвукови сензори за поток, за да поддържат санитарните условия, като същевременно наблюдават потоците на съставките, циркулацията на почистващия разтвор и консумацията на технологична вода. Не-инвазивният дизайн предотвратява потенциални точки на замърсяване, които създават вградените измервателни уреди.
Фармацевтично производство
Фармацевтичното производство изисква строги стандарти за чистота, които съвпадат идеално с технологията на разходомера със скоби. Външният монтаж елиминира мъртвите пространства, където могат да се натрупат бактерии, поддържайки съответствие с изискванията на добрата производствена практика.
Основни предимства Насърчаване на приемането
Няколко оперативни предимства обясняват защо ултразвуковият разходомер в сегмента зае 50% пазарен дял през 2024 г., според анализ на индустрията.
Не{0}}натрапчива инсталация
Инсталирането не изисква рязане на тръби, заваряване или спиране на процеса, което позволява внедряване в рамките на един час, докато операциите продължават без прекъсване. Това предимство става критично в приложения, където престоят струва хиляди долари на час.
Скобата на ултразвуковия разходомер също улеснява временния мониторинг. Инженерите рутинно преместват преносими устройства между точките на измерване, за да отстраняват неизправности в системите, да проверяват други измервателни уреди или да провеждат проучвания на потока.
Нулев спад на налягането
Тъй като сензорите се монтират отвън, без да пречат на пътищата на потока, тези измервателни уреди не създават спад на налягането-като елиминират необходимостта от компенсация на налягането и свързаните с това разходи за трансмитер. Тази характеристика е от полза за приложения, където поддържането на системното налягане е от съществено значение.
Минимални изисквания за поддръжка
Липсата на движещи се части елиминира повреди,-свързани с износването, и намалява поддръжката почти до нула, което води до значително по-ниски разходи за притежание през целия живот в сравнение с механичните измервателни уреди. Сензорите, монтирани извън тръбата, не изпитват ерозия, корозия или замърсяване от технологичния флуид.
Високо{0}}качествената ултразвукова клема на измервателни уреди, оборудвани с преобразуватели с клас IP68, може да работи стабилно в продължение на 5-6 години без подмяна.
Широка гама от размери на тръбите
Модерните скоби-на ултразвукови измервателни уреди побират тръби с диаметър от 0,5 инча до 48 инча, като някои промишлени модели обработват тръби до 20 фута. Външният монтаж означава, че разходите не ескалират драматично с размера на тръбата, за разлика от вградените измервателни уреди с голям-диаметър, които изискват скъпи машинно обработени тела.
Съвместимост с различни материали за тръби
Тези измервателни уреди работят върху метални тръби, включително неръждаема стомана и въглеродна стомана, както и пластмасови материали като PVC, PVDF и PE-, при условие че материалът предава ултразвукови вълни адекватно. Тази гъвкавост опростява избора на измервателни уреди при различни инсталации.
Изпълнение с висока точност
Качествените модели за транзитно{0}}време постигат ±1,0% от точността на отчитане в нормалните работни диапазони, като някои устройства достигат ±0,5% точност-производителност, сравнима с много вградени разходомери. Това ниво на прецизност удовлетворява повечето изисквания за промишлен контрол и наблюдение.
Важни ограничения, които трябва да имате предвид
Въпреки техните предимства, разбирането на ограниченията на ултразвуковия измервателен уред гарантира подходящ избор на приложение.
Изисквания за състоянието на тръбата
Налепите по тръбите, вътрешната корозия, питингите и външните покрития могат да влошат точността на измерване, като пречат на предаването на ултразвуков сигнал през стените на тръбата. Дори незначителни отлагания на ръжда могат да повлияят на резултатите в тежки случаи.
Бетонните тръби или тръбите с циментова облицовка не могат да бъдат измервани с-технология със скоби, тъй като тези материали не предават адекватно ултразвукови сигнали.
Чувствителност на инсталацията
Точността на измерване зависи в голяма степен от правилния монтаж на сондата-, включително подготовка на повърхността, прилагане на съединител и прецизно позициониране. Неадекватното свързване или разместването на сензора води до грешки. Необходима е редовна поддръжка, за да се провери за влошаване на връзката или промени в позицията на сензора с течение на времето.
Ограничения на характеристиките на флуида
Измервателите за време-на транзит не работят добре с течности, съдържащи значителни твърди частици или увлечени въздушни мехурчета, докато доплеровите измерватели изискват конкретно частици или мехурчета, за да работят. Това създава дилема за избор за някои приложения.
Тръбите трябва да са пълни за точно измерване-частично напълнените тръби дават ненадеждни показания.
Изисквания за права тръба
Правилната работа изисква безпрепятствени прави тръбни секции нагоре и надолу по течението, за да се установят стабилни профили на потока. Инсталации в близост до колена, клапани или други смущения изискват по-дълги прави трасета, които може да не винаги са налични.
По-ниска точност от вградените алтернативи
Влошаването на сигнала, причинено от стените на тръбите, мащабирането и несъответствията при монтажа, означава, че клем{0}}мерите обикновено постигат малко по-ниска точност от вградените ултразвукови измервателни уреди. За приложения за прехвърляне на попечителство, изискващи изключителна прецизност, вградените конфигурации остават предпочитани.
Чувствителност към околната среда
Външен шум, механични вибрации и електромагнитни смущения могат да повлияят на качеството на ултразвуковия сигнал и точността на измерване. Инсталациите в близост до помпи, двигатели или високо{1}}оборудване могат да имат проблеми с производителността.
Растеж на пазара и технологични тенденции
Скобата за ултразвуков разходомер-на пазара демонстрира стабилно разширяване, движено от технологични подобрения и все по-голямо индустриално внедряване.
Текущ пазарен размер и прогнози
Глобалният пазар на ултразвукови разходомери достигна 2,00 милиарда щатски долара през 2024 г. и се очаква да нарасне до 3,07 милиарда щатски долара до 2032 г., което представлява общ годишен темп на растеж от 5,5%. Clamp{6}}конфигурациите представляват приблизително 50% от този пазар през 2024 г., което отразява тяхната доминираща позиция.
Азиатско-тихоокеанският регион завоюва 38,5% пазарен дял през 2024 г., воден от индустриалната експанзия и развитието на инфраструктурата в региона.
Ключови технологични разработки
Напредъкът в цифровата обработка на сигнали позволи подобрена точност и повишена устойчивост на шум, правейки съвременните измервателни уреди значително по-способни от по-ранните поколения. Производителите вече интегрират IoT свързаност за дистанционно наблюдение и-достъп до данни в реално време.
Подобренията в обработката на сигнали и по-мощните преобразуватели позволиха на технологията за транзитно{0}}време да измерва по-замърсени потоци от възможното преди, разширявайки обхвата на приложение.
Нововъзникващи области на приложение
Инициативите за интелигентни градове стимулират интегрирането на ултразвукови разходомери във водоразпределителните системи, като над 85 големи града по света ги включват до 2024 г. Захранваните с батерии-безжични модели с 15+ годишен живот са се увеличили с 25% годишно-над-години в преносими приложения.
Избор на правилната клема на ултразвуков разходомер
Успешното внедряване изисква съпоставяне на възможностите на измервателния уред към специфичните изисквания на приложението чрез систематична оценка.
Оценка на характеристиките на флуида
Определете дали вашата течност е чиста или съдържа частици. Чистите, еднофазови-течности без частици или мехурчета изискват измерватели за-времето на преминаване, докато течности със суспендирани твърди вещества, мехурчета или многофазно съдържание се нуждаят от доплерова технология.
Проверете проводимостта на течността за ултразвукови сигнали. Водните -решения обикновено работят добре, но проверете спецификациите за петролни продукти, химикали или необичайни течности.
Проверка на материала и състоянието на тръбата
Проверете стените на тръбите за прекомерно образуване на котлен камък, корозия или покрития, които могат да попречат на предаването на сигнала. Металните тръби в добро състояние с гладки повърхности осигуряват оптимални резултати, докато силно повредените тръби може да не поддържат-при измерване.
Потвърдете съвместимостта на материала на тръбата. Повечето метали и много пластмаси работят, но проверете със спецификациите на производителя за необичайни материали.
Оценка на мястото за инсталиране
Измерете наличните прави участъци на тръбата нагоре и надолу по веригата от предложената точка на монтаж-, което обикновено изисква 10-20 диаметъра на тръбата нагоре и 5-10 диаметъра надолу по веригата за точни измервания.
Оценете условията на околната среда, включително екстремни температури на околната среда, източници на вибрации и потенциал за електромагнитни смущения, които биха могли да повлияят на работата на измервателния уред.
Анализ на изискванията за точност
За контрол на процеси, където е достатъчна точност от ±1-2%, измервателните уреди със скоби се представят чудесно. Въпреки това приложенията за прехвърляне на попечителство или фактуриране, които изискват ±0,1% точност, може вместо това да изискват вградени конфигурации.
Помислете дали постоянната инсталация или преносимата способност отговаря по-добре на вашите нужди. Фиксираните инсталации оправдават измервателни уреди с по-високи-спецификации, докато преносимите приложения се възползват от здрави модели,-захранвани с батерии.
Бюджетни съображения
Въпреки че моделите със скоби често струват първоначално повече от някои традиционни измервателни уреди, те осигуряват по-ниски общи разходи за притежание чрез намалени разходи за инсталиране и минимални изисквания за поддръжка.
Вземете предвид размера на тръбата, когато сравнявате разходите. За тръби с голям-диаметър скобите-за измервателни уреди стават все по-{3}}конкурентни, тъй като цените не варират драматично с диаметъра, както правят вградените измервателни уреди.
Най-добри практики за инсталиране
Правилното инсталиране пряко влияе върху точността на измерването и-дългосрочната надеждност.
Подготовка на повърхността
Полирайте гладко външната повърхност на тръбата в местата за монтиране на сензора, като отстраните цялата боя, покрития, ръжда и котлен камък, които могат да попречат на акустичното свързване. Почистете добре повърхностите с разтворители, за да елиминирате маслата и замърсителите.
Couplant Приложение
Нанесете щедро ултразвуков свързващ гел между преобразувателите и повърхностите на тръбите, за да елиминирате въздушните междини, които блокират предаването на сигнала. Неправилното боравене с копланта представлява често срещана причина за нестабилност на измерването и влошаване на сигнала.
Използвайте подходящи степени на свързване за температурни условия. Стандартните гелове работят до приблизително 120 градуса F, докато приложенията с висока-температура изискват специализирани съединители.
Позициониране на преобразувателя
Следвайте изчисленията на производителя за разстоянието въз основа на диаметъра на тръбата, дебелината на стената и свойствата на материала. Позиционирайте сензорите под определени ъгли-обикновено от 45 градуса до 60 градуса за транзитни{4}}измерватели на време-за оптимизиране на силата на сигнала.
Закрепете преобразувателите с подходящ монтажен хардуер. Опциите включват вериги, телени въжета, велкро ленти, магнитни приспособления или болтове-върху скоби в зависимост от размера на тръбата и трайността на инсталацията.
Системна конфигурация
Въведете точни параметри на тръбата, включително външен диаметър, дебелина на стената и тип материал. Неправилните размери въвеждат системни грешки.

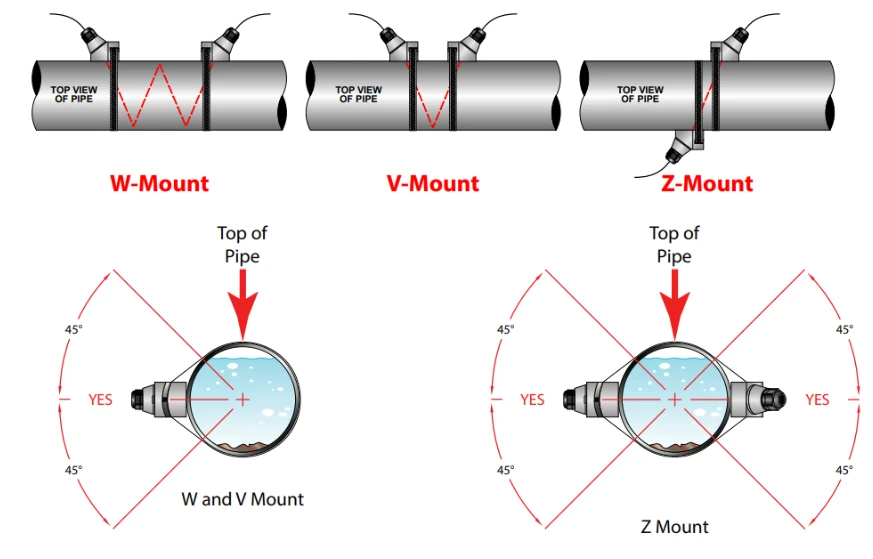

Изберете подходящ режим на разделяне на преобразувателя (V-метод, Z-метод, W-метод и т.н.) въз основа на размера на тръбата и условията на потока. Повечето приложения използват V-метод за по-малки тръби и Z-метод за по-големи диаметри.
Проверете индикаторите за качество на сигнала след инсталирането. Повечето измервателни уреди показват показатели за силата на сигнала-слабите сигнали показват проблеми със свързването или неподходящи условия, изискващи отстраняване на неизправности.
Поддръжка и отстраняване на неизправности
Въпреки че измервателните уреди със скоби изискват минимална поддръжка, периодичните проверки гарантират постоянна точност.
Задачи за рутинна проверка
Проверявайте състоянието на съединителя на тримесечие до месечно в зависимост от температурните цикли. Коплантът може да изсъхне или да се разгради с течение на времето, което изисква повторно нанасяне за поддържане на акустичното свързване.
Проверете сигурността на монтажа на сондата, особено на тръби, подложени на вибрации или температурни цикли, които могат да разхлабят крепежния елемент.
Проверете дали позицията на сензора не се е изместила, особено при пластмасови тръби, които могат да пълзят или да се разширяват повече от металните тръби.
Често срещани проблеми и решения
Неравномерните показания често показват проблеми с връзката. Отстранете сензорите, почистете повърхностите, нанесете отново нов съединител и монтирайте отново-датчиците.
Ниската сила на сигнала предполага проблеми със състоянието на тръбата, неправилно разстояние или неадекватно свързване. Проверете всички инсталационни параметри и проверете стените на тръбите за вътрешни котлен камък или отлагания.
Отчитанията на потока, които не корелират с промените в процеса, може да показват увличане на въздух, частично запълване на тръбата или турбулентен поток от близките фитинги. Оценете хидравличните условия и помислете за преместване на измервателния уред.
Нулевите показания на потока въпреки известния поток могат да бъдат резултат от обърнати връзки на сондата. Разменете сензорите нагоре и надолу по веригата, за да коригирате.
Често задавани въпроси
Може ли скоба на ултразвукови разходомери да измерва газовия поток?
Да, съществуват специализирани газови модели, въпреки че са по-рядко срещани от течните версии. DigitalFlow GC868 е пример за закрепване-на газови разходомери, предназначени за природен газ, сгъстен въздух и различни промишлени газове, използвайки принципи за-измерване на времето за преминаване. Газовите приложения обикновено изискват по-сложна обработка на сигнала поради по-нисък акустичен импеданс.
Колко точни са преносимите клеми на разходомери в сравнение с постоянните инсталации?
Преносими и постоянни модели, използващи идентична сензорна технология, постигат сравнима точност, когато са правилно инсталирани. Качествените преносими ултразвукови измервателни уреди достигат ±0,5% точност в стандартните работни диапазони. Ключовата разлика е в стабилността на монтажа-постоянните монтажи поддържат постоянно позициониране и свързване по-добре от временните монтажи.
Каква е максималната температурна скоба на ултразвуковите измервателни уреди?
Стандартните преобразуватели обикновено работят до 200 градуса (392 градуса F), докато специализираните устройства WaveInjector разширяват диапазона от -200 градуса до +630 градуса (-328 градуса F до +1166 градуса F) за екстремни приложения. Температурните граници зависят от конструкцията на преобразувателя и спецификациите на съединителя.
Скобите на разходомери работят ли върху гофрирани или оребрени тръби?
Оребрените повърхности създават акустични предизвикателства чрез непредсказуемо разпръскване на ултразвукови сигнали. Гладките тръбни секции осигуряват много по-добри резултати. Когато оребрените тръби не могат да бъдат избегнати, консултирайте се с производителите относно специализирани преобразуватели, предназначени за неравномерни повърхности, въпреки че точността може да бъде компрометирана.
Как се сравняват ултразвуковите разходомери с електромагнитните разходомери?
И двете технологии предлагат не{0}}инвазивен мониторинг с висока точност. Електромагнитните измервателни уреди изискват проводящи течности и се монтират линейно между тръбните секции, докато ултразвуковите скоби на разходомери работят както с проводими, така и с непроводими течности без прекъсване на процеса. Ултразвуковите измервателни уреди се оказват превъзходни, когато времето за престой на инсталацията е непосилно или тръбата не може да бъде модифицирана.
Може ли един преносим измервателен уред да обслужва множество точки за измерване?
Да, това представлява основно предимство на преносимите скоби на разходомери. Инженерите рутинно местят преносими измервателни уреди между десетки места за измерване за проучвания, одити и отстраняване на проблеми. Възможността за проверка на други вградени измервателни уреди или -проверка на място на потока във всяка секция на тръбопровода прави преносимите устройства ценни за дейности по пускане в експлоатация и поддръжка.
Източници на данни:
Тази статия включва данни от пазарен анализ на ултразвукови разходомери на Fortune Business Insights (2024 г.), индустриални спецификации от Baker Hughes, Emerson Flexim, Badger Meter и техническа документация от производители, включително KOBOLD, Honeywell и AW-Lake. Прозренията на приложенията отразяват публикувани казуси от общински водоснабдителни дружества, химически преработватели и нефтени и газови оператори.
