Магнитните разходомери, известни като магметри, се използват широко в различни индустрии за измерване на дебита на проводими течности. Тези измервателни уреди работят на принципа на закона на Фарадей за електромагнитната индукция, който гласи, че напрежение се индуцира, когато проводник се движи през магнитно поле. В контекста на магнетичните измервателни уреди проводимата течност действа като проводник, а магнитното поле се генерира от самия измервателен уред. Разбирането на изходния сигнал на магметрите е от решаващо значение за потребителите, за да интерпретират точно и използват данните от измерването на потока. В тази публикация в блога ще споделя прозрения за изходния сигнал на магметри от гледна точка на доставчик на магметри.
Основи на изходния сигнал на магнетметър
Основният изход на магметъра е електрически сигнал, който е пропорционален на скоростта на потока на проводимата течност, преминаваща през него. Този сигнал се генерира, когато течността се движи през магнитното поле, създадено от измервателния уред. Съгласно закона на Фарадей, индуцираното напрежение (E) се дава по формулата E = B * D * V, където B е силата на магнитното поле, D е диаметърът на измервателната тръба и V е средната скорост на течността.
Изходният сигнал на магметрите може да бъде класифициран в два основни типа: аналогов и цифров. Аналоговите сигнали са непрекъснати електрически сигнали, които варират пропорционално на измерения дебит. Най-често срещаният аналогов изход е токовият сигнал 4 - 20mA. Цифровите сигнали, от друга страна, са дискретни сигнали, които представят дебита в цифров формат. Те често се използват за по-усъвършенствани комуникационни и контролни цели.
Изходен аналогов сигнал: 4 - 20mA
Сигналът за ток 4 - 20 mA е индустриалният стандарт за аналогов изход в магметри. Предлага няколко предимства, което го прави популярен избор за много приложения. Едно от основните предимства е неговата устойчивост на електрически шум. Тъй като сигналът е токов сигнал, той е по-малко податлив на смущения от външни електрически източници в сравнение със сигналите за напрежение. Това го прави подходящ за използване в индустриални среди, където електрическият шум е често срещан.
Друго предимство на сигнала 4 - 20 mA е способността му да предава сигнала на големи разстояния без значителни загуби. Токовият сигнал остава постоянен независимо от съпротивлението в преносната линия, докато захранването може да осигури необходимото напрежение. Това позволява надеждна комуникация между магнетметъра и контролната система, дори когато са разположени далеч един от друг.
В изходна система от 4 - 20 mA, токът от 4 mA представлява нулевия дебит, докато токът от 20 mA представлява дебита в пълната скала на магметъра. Например, ако един магнетичен измервателен уред има дебит в пълна скала от 100 кубични метра на час, ток от 4 mA ще означава 0 кубични метра на час, а ток от 20 mA ще показва 100 кубични метра на час. Междинните дебити са представени чрез пропорционални стойности на тока между 4mA и 20mA.

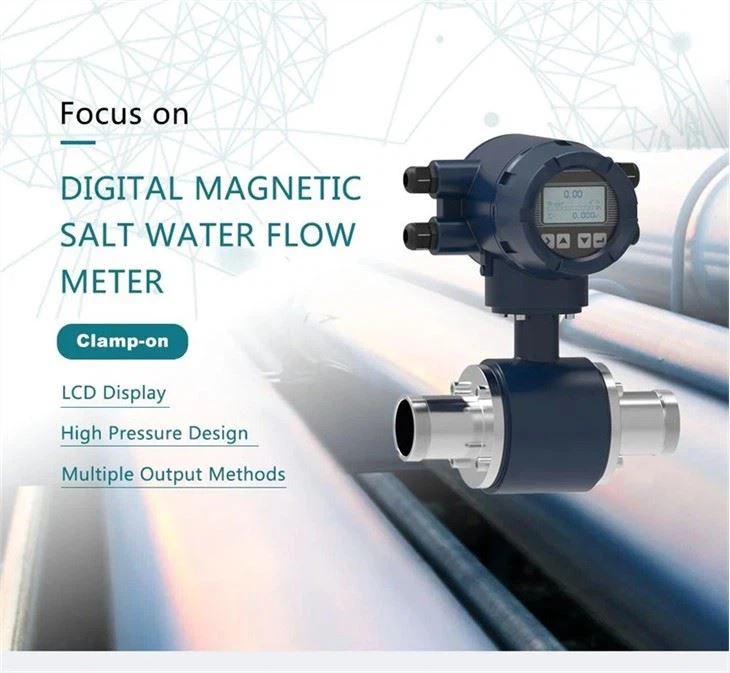

Ако се интересувате от a4 - 20mA магнитен измервателен уред Електромагнитен разходомер Разходомер, нашата компания предлага широка гама от опции, за да отговори на вашите специфични изисквания. Тези измервателни уреди са проектирани с висока точност и надеждност, за да осигурят точно измерване на потока.
Изход за цифров сигнал
Цифровият изходен сигнал в магметрите осигурява по-разширени функции и възможности в сравнение с аналоговите сигнали. Цифровите сигнали могат да се предават с помощта на различни комуникационни протоколи, като Modbus, Profibus и HART. Тези протоколи позволяват двупосочна комуникация между магметъра и контролната система, позволявайки функции като дистанционно конфигуриране, калибриране и извличане на диагностична информация.
Едно от основните предимства на цифровия изходен сигнал е неговата висока точност и разделителна способност. Цифровите сигнали могат да представят скоростта на потока с много по-високо ниво на точност в сравнение с аналоговите сигнали. Това е особено важно в приложения, където точното измерване на потока е критично, като например в химическата и фармацевтичната промишленост.
Цифровата комуникация също така позволява лесна интеграция с модерни системи за управление и платформи за събиране на данни. Системата за управление може да получава данни за потока в реално време от магметъра и да ги използва за контрол на процеса, наблюдение и докладване. Освен това диагностичната информация, налична чрез цифрова комуникация, може да помогне за прогнозиране и предотвратяване на потенциални проблеми, намаляване на времето за престой и разходите за поддръжка.
Фактори, влияещи върху изходния сигнал
Няколко фактора могат да повлияят на изходния сигнал на магметрите. Един от най-важните фактори е проводимостта на течността. Магнитните измервателни уреди изискват течността да има минимална проводимост, за да работят ефективно. Ако проводимостта на течността е твърде ниска, индуцираното напрежение може да е твърде малко, за да бъде точно измерено, което води до неточни показания на потока.
Наличието на въздушни мехурчета или твърди частици в течността също може да повлияе на изходния сигнал. Въздушните мехурчета могат да причинят колебания в скоростта на потока и да нарушат магнитното поле, което води до нестабилен изходен сигнал. Твърдите частици в течността могат да причинят абразия и повреда на измервателната тръба и електродите, което може да повлияе на точността на изходния сигнал с течение на времето.
Силата и стабилността на магнитното поле също са от решаващо значение за точния изходен сигнал. Всички промени в силата на магнитното поле, дължащи се на температурни промени или електрически смущения, могат да доведат до грешки в измерването на потока. Поради това магнетометрите са проектирани с мерки за осигуряване на стабилност на магнитното поле, като например използване на температурно компенсирани магнити и екраниране срещу външни магнитни полета.
Приложения на изходен сигнал на магнетметър
Изходният сигнал на магметрите се използва в широк спектър от приложения в различни индустрии. В индустрията за пречистване на вода и отпадъчни води магнетометрите се използват за измерване на дебита на водата в тръбите. Изходният сигнал се използва за управление на потока вода през помпи и клапани, осигурявайки ефективни процеси на пречистване.
В химическата промишленост магметрите се използват за измерване на дебита на различни химикали и разтворители. Точният изходен сигнал е от съществено значение за процесите на дозиране и смесване, където е необходим прецизен контрол на скоростта на потока, за да се гарантира качеството на крайния продукт.
В хранително-вкусовата промишленост магметрите се използват за измерване на дебита на течности като мляко, сок и бира. Изходният сигнал се използва за контрол на процеса и управление на инвентара, като се гарантира, че производствените процеси протичат гладко и ефективно.
Нашите предложения като доставчик на магнетометри

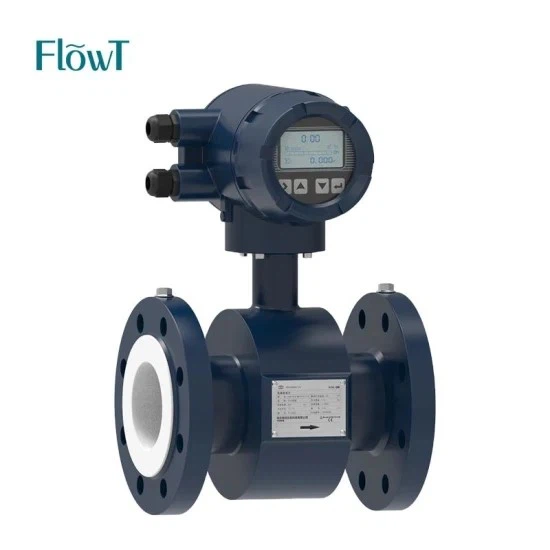

Като доставчик на магметри, ние предлагаме широка гама от магметри с различни опции за изходен сигнал, за да отговорим на разнообразните нужди на нашите клиенти. НашитеКитайски фабрични промоции DN4 - DN2000mm електромагнитен разходомерсе предлага в широка гама от размери, подходящи за различни приложения. Тези измервателни уреди се произвеждат в нашата най-модерна фабрика, гарантираща високо качество и надеждност.
Ние също така предоставямеЕлектромагнитен разходомер за вода за измерване на капацитивен потоккоито са специално проектирани за приложения за измерване на воден поток. Тези измервателни уреди предлагат точен и стабилен изходен сигнал, дори в предизвикателни среди.
Нашият екип от експерти е на разположение, за да предостави техническа поддръжка и насоки за избора на правилния магнетичен измервател за вашето приложение. Ние можем да ви помогнем да разберете различните опции за изходен сигнал и как те могат да бъдат интегрирани във вашата съществуваща система за управление.
Заключение
Изходният сигнал на магметрите е решаващ аспект от тяхната работа, предоставяйки ценна информация за скоростта на потока на проводими флуиди. Разбирането на различните типове изходен сигнал, включително аналогов и цифров, и факторите, които могат да им повлияят, е от съществено значение за точното измерване на потока и ефективния контрол на процеса.
Независимо дали имате нужда от магнетичен измервателен уред с аналогов изход 4 - 20 mA за просто наблюдение на потока или цифров изход за разширени комуникационни и контролни възможности, ние имаме правилното решение за вас. Ако се интересувате да научите повече за нашите магметри или имате някакви въпроси относно изходния сигнал, моля не се колебайте да се свържете с нас за доставка и допълнителни дискусии.
Референции
- „Наръчник за измерване на потока: Принципи и практика на измерване на потока на течности“ от Ричард У. Милър
- „Електромагнитни разходомери: Теория, проектиране и приложение“ от K. Sreenivasan
