Здравейте! Като доставчик на ултразвукови разходомери, имам удоволствието да споделя с вас как да инсталирате многопътен ултразвуков разходомер. В началото може да изглежда малко обезсърчително, но с правилните стъпки ще го стартирате за нула време.
Проверки преди монтажа

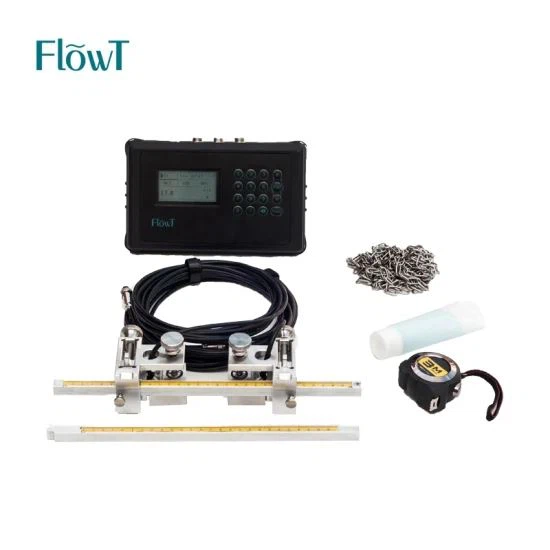

Преди дори да започнете да мислите за инсталиране на разходомера, има няколко неща, които трябва да проверите. Първо, уверете се, че имате правилния разходомер за вашето приложение. Различни многопътни ултразвукови разходомери са проектирани за различни размери на тръбите, скорости на потока и видове течности. Можете да разгледате нашитеПреносим ултразвуков разходомер Преносим разходомерако имате нужда от преносима опция.
След това разгледайте добре тръбопровода, където ще инсталирате разходомера. Тръбата трябва да е в добро състояние, без големи вдлъбнатини, пукнатини или корозия. Вътрешността на тръбата също трябва да е чиста. Всички остатъци или натрупвания могат да попречат на точността на показанията на разходомера.
Измерете точно диаметъра на тръбата. Това е изключително важно, защото инсталирането на многопътния ултразвуков разходомер зависи от това. Ще трябва да знаете външния диаметър, дебелината на стената и материала на тръбата. Тези подробности са от решаващо значение за определяне на правилното разположение на сензора.
Избор на място за инсталиране
Избирането на правилното място на тръбопровода за инсталиране на разходомера е от ключово значение. Искате място, където потокът е възможно най-стабилен. Избягвайте зони в близост до клапани, помпи или колена, тъй като те могат да причинят турбулентен поток. Турбуленцията може да накара разходомера да дава неточни показания.
Правият участък от тръбата е идеален. Стремете се към поне 10 пъти диаметъра на тръбата преди и 5 пъти диаметъра на тръбата след точката на монтаж. Това дава достатъчно пространство на потока, за да стане напълно развит и стабилен.
Също така се уверете, че мястото за инсталиране е лесно достъпно. Ще трябва да можете да достигнете до разходомера за поддръжка и калибриране по-късно. И имайте предвид условията на околната среда. Избягвайте места, които са твърде горещи, твърде студени или изложени на прекомерна влага.
Подготовка на повърхността на тръбата
След като намерите идеалното място за монтаж, е време да подготвите повърхността на тръбата. Започнете с почистване на зоната, където ще бъдат поставени сензорите. Използвайте телена четка или шкурка, за да отстраните ръжда, боя или мръсотия. Повърхността трябва да е гладка и чиста, за да могат сензорите да имат добър контакт с тръбата.
След почистване можете да използвате обезмаслител, за да се отървете от всякакво масло или мазнини по повърхността. Това гарантира, че свързващият агент (за който ще говорим по-късно) прилепва правилно към тръбата.
Инсталиране на сензорите
Сега нека да преминем към действителната инсталация на сензора. Първо ще трябва да нанесете свързващ агент върху повърхността на тръбата. Свързващият агент помага за предаването на ултразвукови сигнали между сензорите и тръбата. Налични са различни видове свързващи агенти, като гелове или пасти. Уверете се, че сте избрали такъв, който е подходящ за материала на вашата тръба и условията на околната среда.
Поставете сензорите върху предварително маркираните места на тръбата според инструкциите на производителя. Сензорите трябва да са здраво закрепени към тръбата. Можете да използвате скоби или скоби, за да ги задържите на място. Уверете се, че сензорите са подравнени правилно. Неправилното подравняване може да доведе до неточни измервания на потока.
Свържете кабелите на сензора към разходомера. Бъдете внимателни, когато боравите с кабелите, за да избегнете повреда. Кабелите трябва да бъдат прекарани внимателно и далеч от всякакви източници на смущения, като електрически кабели.
Окабеляване и конфигурация
След като сензорите са инсталирани, е време да свържете разходомера. Свържете захранването към разходомера. Уверете се, че използвате правилното напрежение и следвате електрическата схема, предоставена от производителя.
След това ще трябва да конфигурирате разходомера. Това включва настройка на параметри като диаметър на тръбата, материал на тръбата, тип течност и единици за поток. Обикновено можете да направите това с помощта на вградения дисплей и контролен панел на разходомера. Ако не сте сигурни как да зададете тези параметри, вижте ръководството за потребителя.
НашитеSs Фитинг Водопровод Течен ултразвуков разходомер за водаидва с подробни инструкции за конфигуриране, за да улесни живота ви.
Тестване и калибриране
След окабеляването и конфигурацията е време да тествате разходомера. Включете захранването и оставете разходомера да загрее за няколко минути. След това проверете дисплея, за да видите дали показва някакви показания. Ако няма показания или ако показанията изглеждат неясни, проверете два пъти инсталацията на сензора, окабеляването и конфигурацията.
Можете да извършите проста проверка за калибриране, като сравните показанията на разходомера с известен дебит. Ако показанията не са точни, може да се наложи да коригирате настройките за калибриране. Някои разходомери имат функции за самокалибриране, докато други може да изискват ръчно калибриране.
НашитеRS485 преносима клема на ултразвуков разходомере проектиран да бъде лесен за калибриране, дори и за хора с ограничени технически познания.
Проверки след монтажа
След като разходомерът започне да работи, направете последна проверка. Уверете се, че всички връзки са здрави и няма разхлабени кабели. Проверете монтирането на сензора, за да се уверите, че сензорите не са се преместили.
Наблюдавайте показанията на разходомера за определен период от време, за да сте сигурни, че са последователни и точни. Ако забележите проблеми, като внезапни промени в показанията или съобщения за грешка на дисплея, проучете и отстранете проблема.
Заключение
Инсталирането на многопътен ултразвуков разходомер не е толкова трудно, колкото може да изглежда. Като следвате тези стъпки, можете да осигурите успешна инсталация и точни измервания на потока. Ако срещнете някакви проблеми по пътя, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем на всяка стъпка от пътя.
Ако се интересувате от закупуването на висококачествен многопътен ултразвуков разходомер или имате въпроси относно монтажа, не се колебайте да се свържете с нас за подробна дискусия. Ние можем да ви предоставим най-добрите решения за вашите специфични нужди.
Референции
- Ръководства на производителя за ултразвукови разходомери
- Индустриални стандарти за инсталиране на разходомер
