Преносими ултразвукови разходомери

​​​​​​​Как всъщност работят преносимите ултразвукови разходомери

Трябва да измерите водния поток във вашето съоръжение. Вашият шеф иска данни. Бюджетът ви е малък. Нямате време да спрете операциите за три дни, докато изпълнителят инсталира постоянно оборудване.

Тук преносимият ултразвуков разходомер се превръща в-решение на вашия проблем. Тези устройства се захващат към външната страна на тръбите и ви дават показания за потока за секунди. Без рязане на тръби. Без дренажни системи. Не се изисква техническа степен.

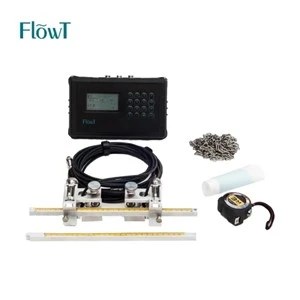

Какво е преносим ултразвуков разходомер

Преносим ултразвуков разходомер измерва потока на течността, без да докосва течността във вашите тръби. Устройството използва звукови вълни, които преминават през стената на тръбата. Два сензора са прикрепени към външната страна на тръбата и комуникират помежду си през течността.

Технологията работи на прост принцип. Когато течността тече през тръба, тя носи звукови вълни заедно с нея. Измервателят измерва колко време е необходимо на звука, за да премине нагоре спрямо течението. Тази времева разлика ви казва точно колко бързо се движи течността.

Повечето преносими устройства тежат между 5 и 15 паунда. Можете да ги носите в раница. Сензорите се захващат за тръби с диаметър от половин инч до 20 фута. Животът на батерията обикновено продължава 10 до 16 часа непрекъсната работа.

Глобалният пазар на ултразвукови разходомери достигна 801 милиарда долара през 2024 г. и нараства с 5,1% годишно, според Straits Research (straitsresearch.com). Моделите със скоби представляват 50% от този пазар, защото не изискват престой за инсталиране.

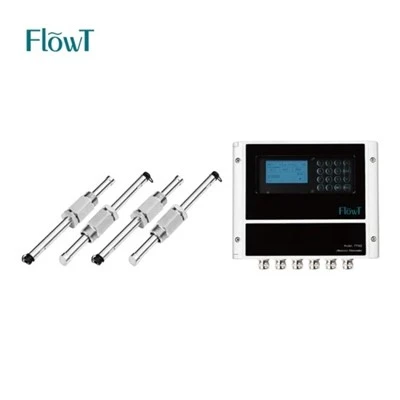

Как тези измервателни уреди се различават от фиксираните системи

Фиксираните ултразвукови измервателни уреди живеят постоянно във вашите тръби. Инсталирате ги веднъж и забравяте за тях. Преносимите версии служат за различна цел.

Използвате преносими ултразвукови разходомери за отстраняване на неизправности. Когато една помпа изглежда грешна, вие проверявате потока. Когато сметката ви за енергия скочи, вие проверявате коя система работи неефективно. Когато наемател се оплаква от ниско водно налягане, вие измервате действителния дебит, вместо да гадаете.

Преносимите измервателни уреди струват между 3000 и 15 000 долара. Фиксираните системи струват от $5 000 до $25 000 плюс труд за монтаж. Ако трябва от време на време да проверявате потока в множество точки, вместо да наблюдавате непрекъснато една точка, преносимата опция ви спестява пари.

Транзитно време срещу Доплер: Коя технология пасва на вашите тръби

Преносимите ултразвукови разходомери използват два различни метода на измерване. Разбирането кой работи за вашето приложение предотвратява загубата на пари и разочарованието.

Измерватели на транзитно времеизпраща ултразвукови сигнали между два сензора, монтирани от противоположните страни на тръбата. Чистата вода, химикалите и маслата с малко частици работят най-добре с този метод. Измервателите на времетраене постигат точност в рамките на 1% от показанието при идеални условия, според Fuji Electric (fujielectric.fr).

Доплерови метриотразяват ултразвукови вълни от частици или мехурчета в течността. Те се нуждаят от поне 50 mg/L частици, за да функционират правилно, според Sino-Inst (sino-inst.com). Отпадъчните води, суспензиите и течностите със суспендирани твърди вещества изискват доплерова технология. Точността пада до около 2% от показанието.

Таблица за сравнение на производителността

Повечето преносими измервателни уреди, които купувате днес, използват технология за транзитно време, защото се справят с обичайните приложения: водни системи, ОВК контури и химическа обработка. Доплер остава изборът на специалност за минни операции и пречистване на отпадъчни води.

Където преносимите разходомери ви спестяват време и пари

Конкретно пазарът на преносими ултразвукови разходомери нараства с 8,2% годишно и достига 1,71 милиарда долара през 2024 г., според Metastat Insight (metastatinsight.com). Този растеж отразява как индустриите разчитат на тези инструменти за критични задачи.

Водоразпределителни системи

Общинските водоснабдителни служби използват преносими водомери, за да открият течове в разпределителните мрежи. Вие измервате потока, навлизащ в квартал, и потока, напускащ отделните обслужващи връзки. Разликата ви казва къде изтича водата.

Единичен неоткрит теч може да загуби 30 000 галона на месец. При 5 долара за хиляда галона, това са 1800 долара годишни загуби на теч. Преносимият измервателен уред се изплаща като открие два или три теча.

Балансиране на ОВК система

Строителните инженери използват преносими ултразвукови разходомери, за да балансират охладената вода и водните контури на кондензатора. Когато някои подове са твърде горещи, докато други са твърде студени, имате нужда от данни за потока от всяка зона.

Правилното балансиране намалява потреблението на енергия с 10-25% според стандартите в индустрията. За офис сграда от 100 000 квадратни фута, която изразходва 80 000 долара годишно за ОВК енергия, това са спестявания от 8 000 до 20 000 долара.

Измервателите ви помагат да регулирате скоростите на помпата и позициите на клапаните въз основа на действителния поток, а не на проектните спецификации, които никога не отговарят на реалността.

Проверка на промишлени процеси

Химическите заводи, съоръженията за преработка на храни и фармацевтичните производители използват преносими измервателни уреди за контрол на качеството. Когато дадена партида не излезе правилна, вие проверявате дали съотношенията на съставките отговарят на рецептата.

Вие също използвате преносими компютри за въвеждане в експлоатация на ново оборудване. Преди да се доверите на новоинсталиран постоянен измервателен уред, вие проверявате показанията му спрямо преносимо устройство, за което знаете, че е калибрирано.

Енергиен мониторинг и подизмерване

Съоръженията с множество наематели или отдели трябва да разпределят разходите за енергия справедливо. Преносимите измервателни уреди измерват потока през системи за отопление и охлаждане, които обслужват различни зони.

Инсталирате преносимия измервателен уред за седмица или месец, за да установите модели на използване. Тези данни подкрепят решенията за фактуриране и идентифицират отделите, които губят енергия.

Картината на реалните разходи: Първоначална инвестиция и оперативни разходи

Когато вашият отдел за покупки поиска бюджетен номер, имате нужда от нещо повече от цената на стикера. Ето колко всъщност струва притежаването на преносими ултразвукови разходомери.

Разбивка на покупната цена

Преносими глюкомери-начално ниво($3000-$5000) измерване на чиста вода в тръби от 1 до 12 инча. Те включват основно регистриране на данни и прости LCD дисплеи. Те работят добре за обикновени задачи за ОВК и водоснабдяване.

Единици от среден{0}}клас($6000-$10 000) добавят функции като множество комплекти сензори за различни размери на тръбите, разширено регистриране на данни, Bluetooth свързаност и по-добри спецификации за точност. Повечето съоръжения купуват в този диапазон.

Професионални измервателни уреди-($11 000-$15 000) предлагат разширени функции: вграден-анализ на данни, облачна свързаност, здрави случаи за тежки среди и многоезични интерфейси.

Разходи за сензори

Основното тяло на измервателния уред струва между $2000 и $8000. Двойките сензори струват от $500 до $3000 в зависимост от размера на тръбата. Повечето потребители се нуждаят от два или три комплекта сензори, за да покрият обхвата на тръбите на тяхното съоръжение.

Малки тръбни сензори (0,5"-2"): $500-$800 Средни тръбни сензори (2"-12"): $1200-$2000
Големи тръбни сензори (12"-48"): $2,500-$4,000

Скрити разходи, които хващат хората

Услугите за проверка на калибриране струват $300-$600 годишно, ако искате документация от трета страна. Повечето индустрии не изискват годишно калибриране за преносими диагностични измервателни уреди, но някои го правят.

Резервният съединителен гел струва $30-$60 на туба. Имате нужда от този акустичен гел между сензори и тръби. Всяка тръба издържа 50-100 монтажа в зависимост от това колко внимавате.

Защитните калъфи за носене обикновено струват $200-$400. Производителят включва основен калъф, но сериозната употреба на място изисква нещо по-здраво.

Метод за изчисляване на ROI

Ето една проста формула, за да оправдаете покупката пред вашия шеф:

Годишни спестявания=(Намерени течове × Цена на теч) + (Идентифицирани енергийни отпадъци × Цена на загубена единица) + (Спестено време за въвеждане в експлоатация × Почасова ставка за труд)

За типично водно предприятие:

Намерете 3 изтичания на година: 3 × $1,800=$5400

Намалете енергията на помпата с 5%: 0,05 × $50,000=$2500

Спестете 20 часа време за отстраняване на неизправности: 20 × $75=$1500

Обща годишна печалба: $9,400

Ако сте закупили измервателен уред на стойност $7000, вашият период на изплащане е 9 месеца.

Стъпки за инсталиране, които действително работят на място

Производителите твърдят, че техните преносими ултразвукови разходомери работят направо от кутията. Реалността е по-объркана. Ето какво всъщност се случва, когато стигнете до терена.

Пред{0}}изисквания за инсталиране

Трябва да знаете четири неща, преди да прикрепите сензори: материал на тръбата, размер на тръбата, тип течност и дебелина на стената на тръбата. Сбъркайте някое от тези неща и вашите показания ще бъдат боклук.

Материалът на тръбата има значениезащото звукът преминава по различен начин през стомана спрямо PVC спрямо бетон. Измервателят се нуждае от тази информация, за да изчисли правилната скорост на звука през стената на тръбата.

Размерът на тръбата влияе на разстоянието между сензорите. Уредът изчислява точно къде да позиционира сензорите въз основа на диаметъра на тръбата. Измерете външния диаметър с ролетка. Измерете три пъти в случай, че тръбата не е напълно кръгла.

Типът течност променя изчислението. Водата при 70 градуса F звучи различно от водата при 180 градуса F. Разтворите на гликол, маслата и химикалите имат свои собствени акустични свойства.

Дебелината на стената е сложната. Повечето хора не знаят дебелината на стената на тръбата си. Трябва или да потърсите графика на тръбите, или да използвате ултразвуков дебеломер. Грешната дебелина на стената може да създаде 10-20% грешки при измерване.

Процесът на настройка в пет-стъпки

• Стъпка 1: Изберете вашето място за измерване. Намерете прави участъци на тръбата най-малко 10 диаметъра на тръбата преди и 5 диаметъра след сензорите. Завои, клапани и помпи създават турбуленция, която съсипва точността.
• Стъпка 2: Почистете повърхността на тръбата. Отстранете ръждата, котления камък, боята и изолацията, където сензорите ще се докоснат до тръбата. Колкото по-чиста е повърхността, толкова по-добро е акустичното свързване. Използвайте телена четка или шкурка.
• Стъпка 3: Нанесете акустичен свързващ гел. Разстелете тънък слой гел върху всяка повърхност на сензора. Твърде много гел създава въздушни джобове. Твърде малко гел губи силата на сигнала.
• Стъпка 4: Монтирайте сензорите според инструкциите на измервателния уред. Измервателят изчислява точното разстояние между сензорите въз основа на параметрите на вашата тръба. Използвайте монтажното приспособление, за да поддържате това разстояние. Затегнете здраво ремъка, но не го затягайте прекалено или ще деформирате тръбата.
• Стъпка 5: Проверете качеството на сигнала. Глюкомерът показва индикатори за силата на сигнала и качеството. Силни сигнали над 70% означават добро акустично свързване. Слаби сигнали под 50% означават, че трябва да преместите сензорите, да добавите повече гел или да почистите тръбата по-добре.
• Повечето техници завършват този процес за 10-15 минути, след като са го направили няколко пъти. Потребителите за първи път отделят 30-45 минути за инсталация.

Често срещани грешки при инсталиране

Грешка 1: Инсталиране върху тръби с покритие без отстраняване на покритието. Епоксидни облицовки, облицовки от циментов разтвор и гумени облицовки блокират ултразвуковите сигнали. Трябва да премахнете покриващия материал или да използвате специализирани сензори, предназначени за облицовани тръби.

Грешка 2: Доверете се на размерите на табелката. Табелката казва 6-инчова тръба, но шестинчовите тръби от списък 40 и списък 80 имат различна дебелина на стената. Винаги проверявайте.

Грешка 3: Инсталиране твърде близо до смущения. Вентилите, тройниците и колената създават профили на потока, които объркват измервателния уред. Следването на правилото 10D нагоре и 5D надолу по веригата елиминира 90% от проблемите с точността.

Грешка 4: Пренебрегване на състоянието на тръбата. Корозирали тръби с натрупване на котлен камък разпръскват ултразвукови сигнали. Понякога преносимите измервателни уреди просто не могат да работят с много стари тръби.

Приложения-в реалния свят в четири индустрии

Гъвкавостта на преносимите ултразвукови разходомери се вижда, когато видите как различни индустрии използват една и съща технология за решаване на напълно различни проблеми.

Общински ВиК

Отделът за водоснабдяване на град Меса, Аризона, използва преносими водомери, за да провери точността на главния водомер в жилищните сгради. Те тестват приблизително 500 главни измервателни уреди годишно, които измерват вода в жилищни комплекси и търговски сгради.

Когато жителите се оплакват от високи сметки, инспекторите носят преносим измервателен уред, за да проверят точността на постоянния измервателен уред. Този процес разрешава спорове без подмяна на измервателни уреди. Около 15% от тестваните измервателни уреди показват отклонение на калибрирането над приемливите граници.

Преносимите измервателни уреди също помагат за локализиране на течове в разпределителната система. Екипи измерват потока на пожарните кранове по улица. Когато измерванията на потока не са балансирани, те знаят, че съществува теч между точките на измерване.

Търговско управление на ОВК

Компаниите за управление на сгради, обслужващи множество имоти, използват преносими измервателни уреди, вместо да инсталират постоянни измервателни уреди във всяка сграда. Един преносим брояч се върти през 20-30 сгради по график.

Една фирма за управление на имоти в Чикаго измерва потока във всяка сграда на тримесечие. Те проследяват сезонните модели и идентифицират системи, които постепенно губят ефективност. Този проактивен подход улавя проблемите, преди оплакванията на наемателите да ескалират.

Същият измервателен уред проверява работата на изпълнителя. Когато HVAC изпълнител твърди, че е балансирал системата, строителният инженер проверява измерванията на потока, преди да пусне окончателното плащане.

Преработка на храни и напитки

Средно{0}}пивоварна в Портланд използва преносими ултразвукови разходомери по време на разработването на нови продукти. Различните стилове бира изискват точно съотношение-към-зърно. Преносимият измервателен уред проверява скоростите на потока по време на пробни партиди, преди да се ангажират с производствени серии.

Същият измервателен уред отстранява проблеми по време на редовното производство. Когато дадена партида излезе грешна, те проверяват дали помпите са доставили определените обеми. Тази бърза проверка често идентифицира износването на помпата или проблеми с контролния клапан.

Преносимите измервателни уреди работят добре в пивоварни, защото измерват чисти течности и не влизат в контакт с продукта. Това елиминира опасенията за замърсяване и намалява изискванията за почистване.

Химическо производство

Специален производител на химикали в Ню Джърси използва преносими разходомери за две цели: проверка на постоянната точност на измервателния уред и въвеждане в експлоатация на нови производствени линии.

Те калибрират стационарните си измервателни уреди спрямо преносими устройства два пъти годишно. Това улавя отклонението в постоянните измервателни уреди, преди качеството на продукта да пострада. Преносимият измервателен уред има проследимо калибриране по стандартите на NIST.

Когато инсталират ново технологично оборудване, преносимите измервателни уреди проверяват дали помпите и системите за управление осигуряват проектни дебити. Този процес на въвеждане в експлоатация предотвратява скъпи стартиращи фирми, които се провалят, защото потоците не отговарят на очакванията.

Фактори за точност, които можете да контролирате

Производителите рекламират спецификации за точност като "±1% от показанието." Това число предполага перфектни условия, които рядко съществуват на полето. Разбирането на това какво влияе на точността ви помага да получите надеждни измервания.

Въздействие на състоянието на тръбата

Чистите, гладки вътрешности на тръбите позволяват ламинарен поток, който измервателните уреди измерват точно. Груби, люспести или корозирали вътрешности създават турбулентни модели на потока. Турбуленцията може да въведе 2-5% допълнителна несигурност.

Не можете да промените състоянието на вашата тръба за бързо измерване. Но знанието, че старите тръби намаляват точността, ви помага да интерпретирате правилно резултатите. Когато точните измервания са от значение, трябва да отчетете състоянието на тръбата във вашия бюджет за несигурност.

Температурни ефекти

Ултразвуковите измервателни уреди компенсират температурните ефекти, ако им кажете температурата на течността. Повечето измервателни уреди приемат вода с температура 68 градуса F, освен ако не посочите друго.

Горещата вода (над 100 градуса F) или студената вода (под 40 градуса F) изисква корекция на температурата. Температурна грешка от 50 градуса може да създаде 3-4% грешка при измерване. Винаги измервайте температурата на течността, когато точността има значение.

Някои преносими измервателни уреди включват температурни сензори. Други изискват ръчно въвеждане на температурата. Така или иначе, имате нужда от данните.

Изисквания за профила на потока

Ултразвуковите измервателни уреди приемат напълно развити профили на потока. Това означава, че разпределението на скоростта в напречното-сечение на тръбата следва предвидим модел.

Завои, клапани и фитинги нарушават профилите на потока. Прекъсването продължава за 10-20 диаметъра на тръбата надолу по течението. Инсталирането на измервателни уреди твърде близо до смущения може да създаде 5-15% грешки.

Решението е просто: следвайте изискванията за инсталиране. Измерете 10 диаметъра надолу по веригата от лактите и 20 диаметъра надолу по веригата от клапаните.

График за проверка на калибрирането

Преносимите измервателни уреди се променят във времето като всяко измервателно устройство. Производителите препоръчват годишна проверка на калибрирането. Средите с висока-използване може да се нуждаят от шест-месечна проверка.

Калибрирането обикновено струва $300-$600 чрез сервизни центрове на производителя или лаборатории за калибриране на трети страни. Процесът отнема 1-2 седмици, включително времето за доставка.

Можете да извършите основна проверка-вкъщи, като сравните преносимия си измервателен уред с известен добър измервателен уред. Това не осигурява проследимо калибриране, но улавя груби грешки между официалните калибрирания.

Три инструмента, които работят добре с преносими разходомери

Преносимите ултразвукови разходомери генерират данни. Имате нужда от други инструменти, за да превърнете тези данни в решения.

Софтуер за регистриране на данни

Повечето преносими измервателни уреди включват основно регистриране на данни. Те съхраняват-отпечатани с време измервания на потока във вътрешна памет. По-добрите измервателни уреди предлагат придружаващ софтуер, който изтегля, прави графики и анализира тези данни.

FlowComp от Badger Meterсе свързва с техните преносими глюкомери чрез USB или Bluetooth. Софтуерът създава графики на тенденциите на потока, изчислява дневни суми и експортира в Excel. Струва около $400 като самостоятелна покупка.

Софтуер Fluxus Flowот Flexim поддържа тяхната линия за преносими измервателни уреди. Той добавя функции като много-точкови тенденции и персонализирани шаблони за отчети. Професионалната версия струва около $800.

Общи опциисъщо работят. Експортирайте CSV файловете на вашия глюкомер в Excel или Python скриптове. Този подход не струва нищо, но изисква повече време.

Ултразвукови дебеломери

Точните измервания на дебелината на стената на тръбата подобряват точността на разходомера. Ултразвуковите дебеломери измерват дебелината на метала от едната страна.

Olympus 38DL PLUSдебеломерът измерва стените на стоманени тръби с дебелина от 0,025 до 20 инча. Струва приблизително $2500 и работи надеждно в полеви условия.

Дакота ZX-6DLпредлага подобни възможности за около $1800. По-ниската цена отразява по-малко функции и основен софтуер.

Повечето техници, които редовно използват преносими разходомери, в крайна сметка купуват уред за измерване на дебелината. Подобрената точност оправдава инвестицията, след като сте направили няколко измервания с предполагаема дебелина на стената.

Термовизионни камери

Термичните камери не измерват потока директно. Те ви помагат да разберете какво се случва във вашите системи. Горещите точки показват ограничения. Студените петна показват зони със слаб поток или без поток.

FLIR E8-XTтермалната камера струва около $1400 и заснема изображения, показващи температурни разлики в оборудването. Когато се комбинира с измервания на потока, термичното изображение ви дава пълна картина.

Използвате термокамерата, за да локализирате бързо проблемните зони. След това използвате разходомера, за да определите количествено проблема. Тази комбинация ускорява отстраняването на проблеми в сложни системи.

Често задавани въпроси

Колко струва преносим ултразвуков разходомер?

Преносимите ултразвукови разходомери-в начално ниво струват $3000-$5000. Професионалните единици от среден клас струват $6 000 – $10 000. Измервателите от висок клас с разширени функции и множество комплекти сензори струват $11 000 - $15 000. Добавете $500-$4000 за допълнителни сензорни двойки, за да покриете различни размери на тръбите.

Колко време отнема инсталацията?

Инсталирането обикновено отнема 10-15 минути на място на измерване, след като се запознаете с процеса. Потребителите за първи път се нуждаят от 30-45 минути. По-голямата част от това време отива за почистване на повърхността на тръбата и проверка на качеството на сигнала. Действителното закрепване на сензора отнема по-малко от 2 минути.

Могат ли тези измервателни уреди да работят с всякакъв тръбен материал?

Преносимите ултразвукови разходомери работят върху метални тръби (стомана, неръждаема стомана, мед, чугун), пластмасови тръби (PVC, CPVC, HDPE, PP) и бетонни тръби. Те се борят със силно корозирали тръби, тръби с дебел натрупан котлен камък и тръби с въздушни междини между стената на тръбата и облицовъчния материал.

Каква е точността на преносимите ултразвукови разходомери?

Преносимите измервателни уреди за време на преминаване постигат ±1% от точността на отчитане при идеални условия. Реалната-точност обикновено попада в диапазона ±2-3% в зависимост от състоянието на тръбата, качеството на монтажа и профила на потока. Доплеровите измервателни уреди предлагат ±2-5% точност в зависимост от концентрацията на частици и условията на течността.

Имам ли нужда от обучение, за да използвам тези измервателни уреди?

Основната работа изисква минимално обучение. Повечето техници научават основните неща за 2-3 часа. Постигането на последователни и точни измервания изисква практика. Производителите предлагат едно- или двудневни курсове за обучение, които обхващат теория, техники за инсталиране и отстраняване на проблеми. Онлайн програмите за сертифициране струват $200-$500.

Колко често преносимите разходомери се нуждаят от калибриране?

Производителите препоръчват годишна проверка на калибрирането. Ин-средите с висока употреба или приложенията, изискващи проследима точност, се нуждаят от шест-месечна проверка. Калибрирането струва $300-$600 чрез сервизните центрове на производителя. Между калибрирането извършете проверка на място спрямо известни дебити, когато е възможно.

Могат ли преносимите измервателни уреди да измерват двупосочен поток?

Повечето преносими ултразвукови разходомери измерват двупосочния поток. Те показват положителни стойности за поток в една посока и отрицателни стойности за обратен поток. Тази функция помага за диагностициране на проблеми с обратния поток в системи, които трябва да текат само в една посока.

Какъв е минималният и максималният дебит, който тези измервателни уреди могат да открият?

Минималният откриваем поток варира според размера на тръбата, но обикновено варира от 0,1 до 0,5 фута в секунда. Максималният поток се простира до 30-40 фута в секунда за повечето метри. Тези диапазони обхващат всичко от бавно-движещи се технологични течности до високоскоростни водоразпределителни системи.

Вземете вашето решение

Преносимите ултразвукови разходомери решават специфични проблеми. Те проверяват постоянната точност на измервателния уред. Те бързо отстраняват проблеми с потока. Те пускат в експлоатация нови системи. Те ви позволяват да измервате потока в множество точки, без да инсталирате множество постоянни измервателни уреди.

Спестявате пари в сравнение с инсталирането на постоянни измервателни уреди навсякъде, където искате данни. Спестявате време в сравнение с дренажни системи и рязане на тръби. Вие избягвате прекъсване на производството, което идва с инвазивни методи за измерване.

Технологията работи надеждно, когато съгласувате типа измервателен уред с вашето приложение. Измервателите на времето за транзит обработват чисти течности. Доплеровите глюкомери обработват мръсни течности. Следвайте изискванията за инсталиране и ще получите добри данни.

Започнете със среден{0}}преносим ултразвуков разходомер в диапазона от $6000 до $10 000. Добавете двойки сензори, за да покриете размерите на тръбите, които срещате най-често. Бюджет за годишна проверка на калибриране, ако вашата индустрия изисква документирана точност.

Уредът се изплаща чрез откриване на течове, енергийна оптимизация и по-бързо отстраняване на проблеми. Повечето потребители виждат ROI в рамките на първата година. След това се превръща в инструмент, без който се чудите как сте работили.
