Здравейте! Като доставчик на магнетични разходомери често ме питат за типовете изходни сигнали на магнетичните разходомери. Това е ключова тема, тъй като изходният сигнал определя как разходомерът предава измерените данни на други устройства в системата. И така, нека се потопим направо и да проучим различните типове изходни сигнали на магнетичните разходомери.
Аналогови изходни сигнали
Един от най-често срещаните типове изходни сигнали за магнитни разходомери е аналоговият сигнал. Аналоговите сигнали са непрекъснати електрически сигнали, които варират пропорционално на измерения дебит. Двата най-широко използвани аналогови изходни сигнала са сигналите 4 - 20 mA и 0 - 10 V.
4 - 20 mA сигнал
Сигналът 4 - 20 mA е изключително популярен в индустриалните приложения. Основното предимство на този сигнал е неговата устойчивост на електрически шум. В шумна промишлена среда електрическите смущения могат лесно да повредят сигнала, но сигналът от 4 - 20 mA е по-стабилен. 4 mA представлява състояние на нулев поток, а 20 mA представлява скорост на потока в пълна скала. Например, ако магнетичен разходомер има скорост на потока в пълна скала от 100 кубични метра на час, когато скоростта на потока е 0, изходът ще бъде 4 mA, а когато скоростта на потока достигне 100 кубични метра на час, изходът ще бъде 20 mA.

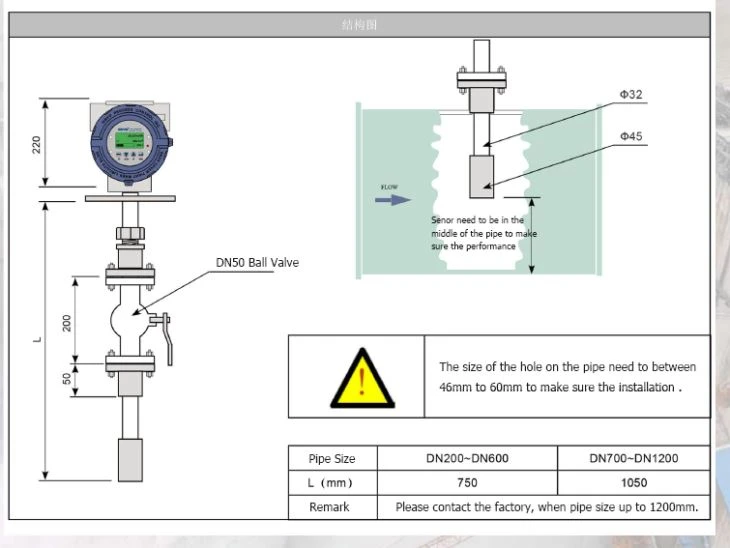

Този тип сигнал също е лесен за предаване на големи разстояния. Много системи за управление и регистратори на данни са проектирани да приемат директно сигнали от 4 - 20 mA, което ги прави удобен избор за интегриране на магнетични разходомери в съществуващи промишлени инсталации. Ако търсите надежден начин за измерване на водния поток и се нуждаете от аналогов изход, може да се интересувате от нашияМагнитен разходомер за измерване на вода с калибриране.
Сигнал 0 - 10 V
Сигналът 0 - 10 V е друг общ аналогов изход. Тук 0 V съответства на нулев дебит, а 10 V съответства на дебит в пълна скала. Въпреки това сигналът 0 - 10 V е по-податлив на електрически шум в сравнение със сигнала 4 - 20 mA. Често се използва в приложения, където разстоянията между разходомера и приемащото устройство са сравнително къси и електрическата среда е по-малко шумна.
Аналоговите сигнали са страхотни, защото осигуряват непрекъснато представяне на дебита. Това означава, че можете да получите плавно отчитане в реално време на това как потокът се променя. Но те също имат някои ограничения. Например, те могат да бъдат засегнати от електрически смущения и точността може да се влоши при предаване на дълги разстояния.
Цифрови изходни сигнали
В допълнение към аналоговите сигнали, магнетичните разходомери могат да имат и цифрови изходни сигнали. Цифровите сигнали са дискретни сигнали, които представят измерените данни в двоичен формат. Има няколко вида цифрови изходни сигнали, които обикновено се използват в магнетичните разходомери.
Импулсен изход
Импулсният изход е обикновен цифров сигнал. За всяка единица поток, която преминава през магнетичния разходомер, той генерира импулс. Честотата на импулсите е пропорционална на дебита. Например, ако един импулс представлява 1 литър поток, а дебитът е 10 литра в секунда, разходомерът ще генерира 10 импулса в секунда.
Импулсните изходи са лесни за свързване с броячи, таймери и други цифрови устройства. Те често се използват в приложения, където трябва да измерите общия обем течност, преминала през измервателния уред за определен период от време. Можете да преброите броя на импулсите и след това да изчислите общия обем въз основа на известния обем на импулс.
Modbus комуникация
Modbus е широко използван комуникационен протокол в областта на индустриалната автоматизация. Разходомери Mag с Modbus изход могат да комуникират с други устройства, съвместими с Modbus, като програмируеми логически контролери (PLC) и интерфейси човек - машина (HMI).
С Modbus можете не само да получите данни за скоростта на потока, но и да получите достъп до друга информация, съхранена в разходомера, като диагностични данни, параметри за калибриране и сумирани стойности на потока. Позволява по-усъвършенстван контрол и наблюдение на системата за поток. Например, можете да използвате PLC, за да прочетете скоростта на потока от магнитния разходомер чрез Modbus и след това да регулирате съответно клапаните за контрол на потока. НашитеПроизводител на вграден разходомерпредлага продукти с опции за комуникация Modbus за тези, които търсят усъвършенствана цифрова свързаност.
HART комуникация
HART (Highway Addressable Remote Transducer) е хибриден комуникационен протокол, който съчетава аналогова и цифрова комуникация. Той ви позволява да предавате 4 - 20 mA аналогов сигнал, като същевременно изпращате и получавате цифрови данни по същия двужилен кабел.
Цифровите данни могат да включват допълнителна информация за разходомера, като състояние на устройството, диагностични съобщения и конфигурационни параметри. HART е полезен, защото ви позволява да използвате съществуващата 4 - 20 mA инфраструктура, като същевременно получавате предимствата на цифровата комуникация. Можете да използвате HART комуникатор, за да конфигурирате разходомера, да четете диагностична информация и да изпълнявате други функции, без да се налага да подменяте цялата кабелна система.
Избор на правилния тип изходен сигнал
Когато избирате вида на изходния сигнал за магнетичен разходомер, трябва да имате предвид няколко фактора.
Изисквания за кандидатстване
Ако трябва да интегрирате разходомера в съществуваща аналогово базирана система за управление, аналогов изходен сигнал като 4 - 20 mA или 0 - 10 V може да бъде най-добрият избор. От друга страна, ако изграждате нова цифрова система за автоматизация, цифров изход като Modbus или импулсен изход може да бъде по-подходящ.
Електрическа среда
В шумна индустриална среда цифровите сигнали или аналоговият сигнал 4 - 20 mA са по-надеждни от аналоговия сигнал 0 - 10 V. Ако разходомерът е разположен далеч от приемащото устройство, трябва да изберете тип сигнал, който може да се предава на големи разстояния без значително влошаване.
цена
Аналоговите изходни сигнали обикновено са по-евтини за прилагане в сравнение с цифровите комуникационни протоколи. Въпреки това, ако имате нужда от разширени функции като дистанционна конфигурация и диагностични възможности, цената на цифров разходомер може да бъде оправдана.
Заключение
Като доставчик на магнитни разходомери, ние разбираме, че изборът на правилния тип изходен сигнал е от решаващо значение за успеха на вашето приложение за измерване на потока. Независимо дали имате нужда от прост аналогов сигнал за основен мониторинг на потока или усъвършенстван цифров комуникационен протокол за усъвършенстван контрол и диагностика, ние имаме правилното решение за вас.
Нашите магнетични разходомери са проектирани да осигурят точно и надеждно измерване на потока и ние предлагаме разнообразие от опции за изходен сигнал, за да отговорим на вашите специфични нужди. Ако имате работа с канализационни приложения, нашитеЕлектромагнитни разходомери Електрически измервателни уреди за канализацияможе да бъде чудесен избор.
Ако се интересувате да научите повече за нашите магнитни разходомери или имате въпроси относно типовете изходни сигнали, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да намерите идеалното решение за измерване на потока за вашия бизнес. Нека поговорим за вашите изисквания и да видим как можем да работим заедно, за да направим вашата система за измерване на потока по-ефективна и надеждна.
Референции
- „Наръчник за измерване на промишлен поток“
- „Технология и приложения на магнитен разходомер“
