Когато става въпрос за измерване на потока на течности, два популярни вида измервателни уреди са магнитно-индуктивни измервателни уреди за течности и измервателни уреди с ефект на Хол. Като водещ доставчик на измервателни уреди за течности, често срещам клиенти, които са объркани относно разликите между тези два типа измервателни уреди. В тази публикация в блога ще разгледам характеристиките, принципите на работа, предимствата и недостатъците както на магнитните индуктивни измервателни уреди за течност, така и на измервателните уреди с ефект на Хол, за да ви помогна да вземете информирано решение за вашето конкретно приложение.
Принципи на работа
Магнитни индуктивни измервателни уреди за течности
Магнитно-индуктивните измервателни уреди за течности, известни също като електромагнитни разходомери, работят въз основа на закона на Фарадей за електромагнитната индукция. Съгласно този закон, когато проводяща течност протича през магнитно поле, се индуцира електродвижеща сила (ЕМС). Големината на тази ЕМП е пропорционална на скоростта на потока течност, силата на магнитното поле и дължината на проводника (в този случай диаметъра на тръбата).
Измервателят се състои от двойка магнитни намотки, които генерират магнитно поле, перпендикулярно на посоката на потока течност. На вътрешните стени на тръбата са поставени електроди, които отчитат индуцирания ЕМП. Чрез измерване на това напрежение може да се определи точно скоростта на потока на проводимата течност.
Течни измервателни уреди с ефект на Хол
Уредите за измерване на течности с ефект на Хол използват ефекта на Хол, открит от Едуин Хол през 1879 г. Ефектът на Хол гласи, че когато токопренасящ проводник се постави в магнитно поле, перпендикулярно на текущия поток, напрежение (напрежение на Хол) се развива в проводника, перпендикулярно както на тока, така и на магнитното поле.
В уреда за измерване на течности с ефект на Хол, сензор с ефект на Хол се използва за измерване на промените в магнитното поле, причинени от движението на магнит, прикрепен към въртящо се работно колело или лопатково колело. Докато течността тече, тя кара работното колело да се върти, а въртящият се магнит генерира променливо магнитно поле. Сензорът с ефект на Хол открива тези промени и ги преобразува в електрически сигнал, който след това се използва за изчисляване на скоростта на потока на течността.
Характеристики
Магнитни индуктивни измервателни уреди за течности
- Изискване за проводяща течност: Магнитно-индуктивните измервателни уреди за течност изискват течността да е електропроводима. Минималната необходима проводимост зависи от конкретния модел на измервателния уред, но обикновено за точно измерване е необходима проводимост от поне няколко микросименса на сантиметър.
- Ненатрапчиво измерване: Тъй като електродите са в контакт с течността, но няма движещи се части по пътя на потока, магнитно-индуктивните измервателни уреди за течности предлагат неинтрузивно измерване. Това означава, че няма спад на налягането в измервателния уред и потокът на течността не е възпрепятстван.
- Двупосочно измерване на потока: Тези измервателни уреди могат да измерват точно потока както в права, така и в обратна посока, което е полезно в приложения, където посоката на потока може да се промени.
Течни измервателни уреди с ефект на Хол
- Широка гама от течности: Измервателите за течности с ефект на Хол могат да се използват за измерване на потока както на проводими, така и на непроводими течности. Това ги прави по-гъвкави в приложения, където трябва да се измерват различни видове течности.
- Механични компоненти: Уредите за измерване на течност с ефект на Хол имат движещи се части, като работно колело или лопатково колело. Тези механични компоненти могат да бъдат подложени на износване с течение на времето, особено при измерване на абразивни или вискозни течности.
- Ограничена точност за ниски дебити: Точността на измервателните уреди с ефект на Хол може да бъде намалена при много ниски скорости на потока, тъй като въртенето на работното колело може да стане хаотично или да спре напълно.
Предимства и недостатъци
Магнитни индуктивни измервателни уреди за течности
Предимства
- Висока точност: Магнитно индуктивните измервателни уреди за течности предлагат висока точност, обикновено в рамките на ±0,5% до ±1% от измерената стойност. Това ги прави подходящи за приложения, където се изисква прецизно измерване на потока, като например в химическата, фармацевтичната и хранително-вкусовата промишленост.
- Ниска поддръжка: Без движещи се части по пътя на потока, магнитно-индуктивните измервателни уреди за течност изискват минимална поддръжка. Няма нужда от подмяна на износени компоненти, а електродите могат лесно да се почистват, ако е необходимо.
- Дългосрочна стабилност: Тези измервателни уреди осигуряват стабилно и надеждно измерване за дълъг период от време. Те не се влияят от промени в плътността, вискозитета или температурата на течността, стига проводимостта да остане в допустимия диапазон.
Недостатъци
- Висока първоначална цена: Магнитно-индуктивните измервателни уреди за течност обикновено са по-скъпи от измервателните уреди с ефект на Хол. Цената на магнитните намотки, електродите и свързаната електроника допринася за по-високата цена.
- Ограничение на проводимостта: Както споменахме по-рано, тези измервателни уреди могат да се използват само за измерване на проводими течности. Това ограничава тяхното приложение в индустрии, където обикновено се използват непроводими течности.
Течни измервателни уреди с ефект на Хол
Предимства
- Рентабилен: Течните измервателни уреди с ефект на Хол са сравнително евтини в сравнение с магнитно-индуктивните течни измервателни уреди. Това ги прави популярен избор за приложения, където цената е основно съображение, като например в жилищни и малки индустриални условия.
- Лесен монтаж: Тези измервателни уреди са лесни за инсталиране, тъй като обикновено имат прост дизайн с компактен размер. Те могат лесно да бъдат интегрирани в съществуващи тръбопроводни системи без значителни модификации.
- Универсалност: Измервателите за течности с ефект на Хол могат да измерват широк спектър от течности, включително непроводими. Това ги прави подходящи за различни приложения, като пречистване на вода, ОВК системи и напояване.
Недостатъци
- Ограничена точност и обхват: Уредите за измерване на течност с ефект на Хол може да имат по-ниска точност в сравнение с магнитно-индуктивните измервателни уреди за течности, особено при ниски и високи дебити. Диапазонът на измерване също е относително ограничен и те може да не са подходящи за приложения с високи скорости на потока.
- Механично износване: Движещите се части в измервателните уреди за течност с ефект на Хол са податливи на механично износване, което може да повлияе на точността и надеждността на измерването с течение на времето. Може да се наложи редовна поддръжка и подмяна на износени части.
Приложения
Магнитни индуктивни измервателни уреди за течности
- Химическа промишленост: Магнитно-индуктивните измервателни уреди за течности се използват широко в химическата промишленост за измерване на потока на различни проводими химикали, като киселини, основи и солеви разтвори. Тяхната висока точност и ненатрапчиво измерване ги прави идеални за прецизен контрол на процеси.
- Пречистване на води и отпадъчни води: В пречиствателните станции за вода и отпадъчни води се използват магнитни индуктивни измервателни уреди за течности за измерване на потока на вода, канализация и други проводими течности. Те могат да предоставят точни данни за наблюдение и контрол на лечебните процеси.
- Хранително-вкусова промишленост: Тези измервателни уреди се използват и в хранително-вкусовата промишленост за измерване на потока на проводими течности, като мляко, плодови сокове и бира. Техният хигиеничен дизайн и точно измерване гарантират качеството и консистенцията на продуктите.
Течни измервателни уреди с ефект на Хол
- Жилищно измерване на водата: Течните измервателни уреди с ефект на Хол обикновено се използват в приложения за измерване на вода в жилищни сгради. Тяхната ниска цена и лесен монтаж ги правят практичен избор за измерване на потреблението на вода в домакинствата.
- ОВК системи: В системите за отопление, вентилация и климатизация (HVAC) измервателните уреди с ефект на Хол се използват за измерване на потока вода или хладилен агент. Те помагат за поддържане на правилния баланс на системата и оптимизиране на енергийната ефективност.
- Напоителни системи: Измервателите на течности с ефект на Хол също се използват в напоителните системи за измерване на водния поток. Това позволява прецизен контрол на разпределението на водата, осигурявайки ефективно използване на водните ресурси.
Заключение
В обобщение, както магнитно-индуктивните измервателни уреди за течности, така и измервателните уреди с ефект на Хол имат свои собствени уникални характеристики, предимства и недостатъци. Магнитно-индуктивните измервателни уреди за течности са по-точни, подходящи за приложения с висока точност и предлагат неинтрузивно измерване, но те изискват проводими течности и имат по-висока първоначална цена. От друга страна, измервателните уреди за течности с ефект на Хол са рентабилни, универсални при измерване на различни видове течности и лесни за инсталиране, но може да имат по-ниска точност и да са обект на механично износване.

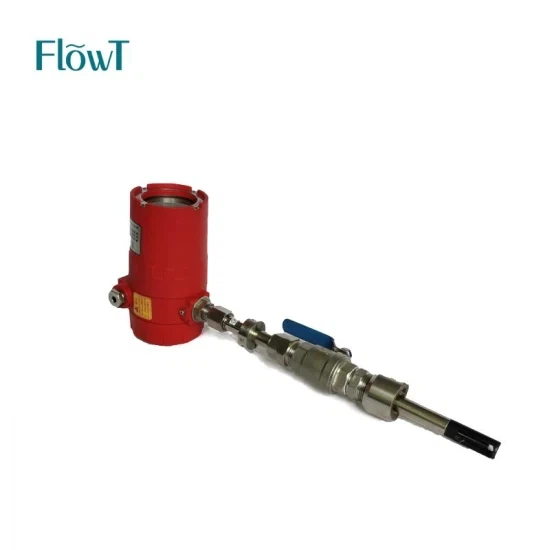

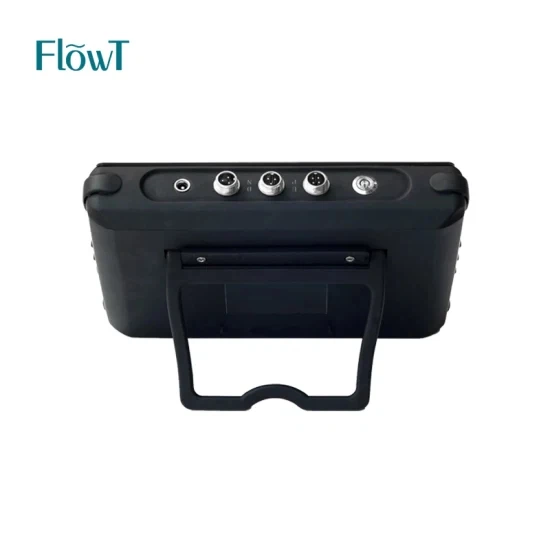

Като доставчик на измервателни уреди за течности, ние предлагаме широка гама от магнитно-индуктивни и измервателни уреди с ефект на Хол, за да отговорим на разнообразните нужди на нашите клиенти. Ако търситеВграден термичен масов разходомер на газ, а4 - 20mA изходна преносима клема на ултразвуков разходомер, или anРазходомер за масло, можем да ви предоставим правилното решение.
Ако имате някакви въпроси относно това кой тип измервателен уред за течности е най-подходящ за вашето приложение или искате да обсъдите специфичните си изисквания, моля не се колебайте да се свържете с нас. Нашият екип от експерти е готов да ви помогне да направите най-добрия избор за вашите нужди от измерване на потока.
